13434平米17层商住小区通风防排烟施工图纸

  • 建筑类别:住宅建筑
  • 建筑设计面积:13434.16平方米
  • 建筑高度:54.6m
  • 地上楼层:17
  • 地下楼层:2
  • 地下室:车库
  • 设计阶段:施工图设计
  • 设计内容:通风, 机房, 自控, 防火排烟, 消防联动
  • 附件设计说明:有
  • 参考图纸:20张以下
  • 设计年代:近代

附件详情

  • 设计及施工说明
  • 通风平面图
  • 防排烟平面图
  • 加压原理图
  • 安装详图

附件详情

该项目为广西柳州XX高层住宅小区项目。地上部分17层,地下2层,地上总建筑面积13434.16平米,建筑高度54.6米。
设计范围:防排烟系统设计。通风系统设计、楼梯间与消防前室加压防烟系统设计、自控系统设计。
设计年代:近代,图纸共11张。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

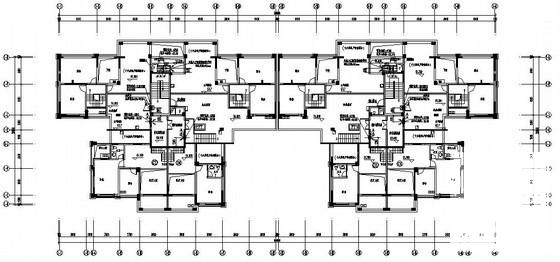

  • 通风防排烟图纸 - 1
    通风防排烟图纸 - 1

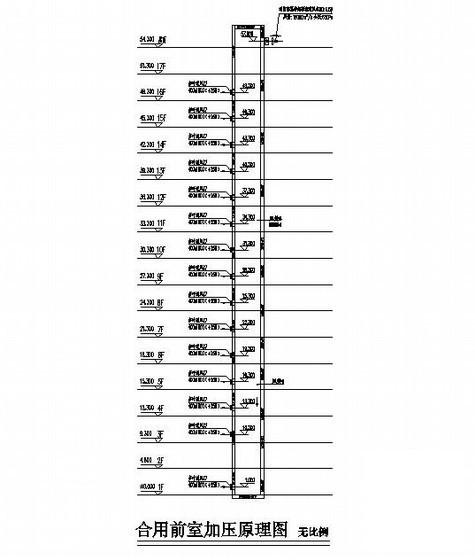

  • 通风防排烟图纸 - 2
    通风防排烟图纸 - 2

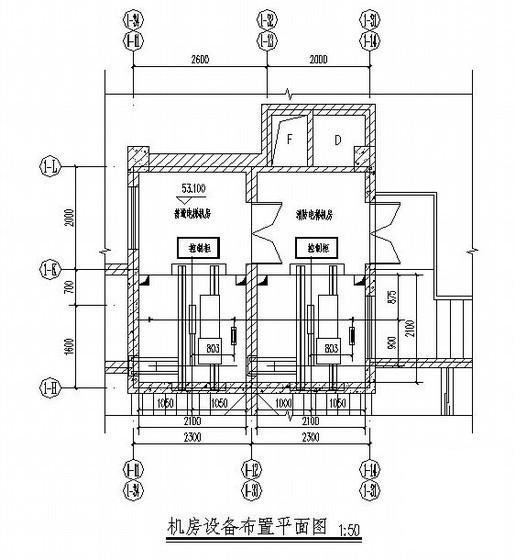

  • 通风防排烟图纸 - 3
    通风防排烟图纸 - 3

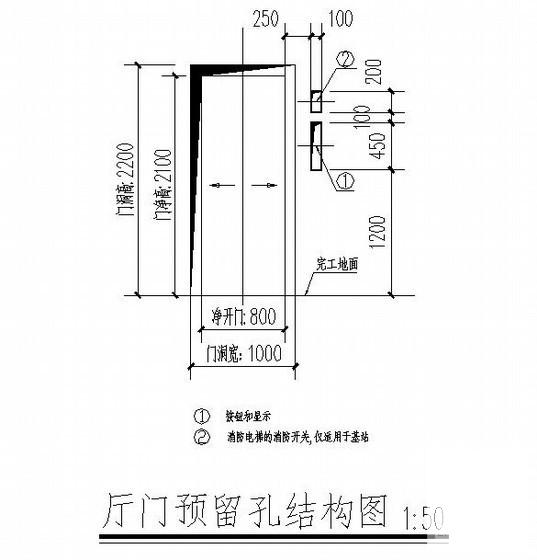

  • 通风防排烟图纸 - 4
    通风防排烟图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
