28层51223平米居住小区19-21号楼水暖安装工程全套施工大样图

搜索更多资源
  • 附件设计说明：有
  • 建筑类别：住宅,商业
  • 建筑高度类型：高层建筑
  • 建筑设计面积：51223.74平方米
  • 建筑地上层数：28层
  • 建筑地下层数：2层
  • 图纸设计深度：施工图
  • 参考图纸：70张
  • 设计年代：近代
  • 地下室用途：车库
  • 生活供水设计：生活给水系统
  • 排水设计：污水系统,废水系统,雨水系统,机房排水
  • 消防设计：室内消火栓系统,喷淋系统
  • 供水方式：市政供水,分区供水,无负压供水
  • 供水分区：三区
  • 火灾危险等级：中危险级Ⅰ级
  • 消火栓用水量室外(L/S)：20
  • 消火栓用水量室内(L/S)：15
  • 大样节点：卫生间

附件详情

该项目为十堰某居住小区19-20号楼， 地上一十八层，为住宅,地下二层，为车库,建筑总高：55.0m；21号楼，属于一类住宅楼，负二层、负一层商业网点，一层至二十八层为住宅，建筑高度为90.20m，为二类民用建筑。设计包括：给排水，通风，暖气等方面。
全套图纸共;96张

排水系统原理图

厨房,卫生间大样图

喷淋，消防，给水系统原理图

负二层车库给排水及消防平面图

负二层车库通风平面图

采暖平面图

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源

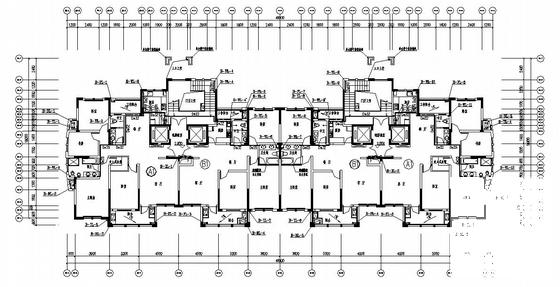

  • 工程水暖安装 - 1
    工程水暖安装 - 1

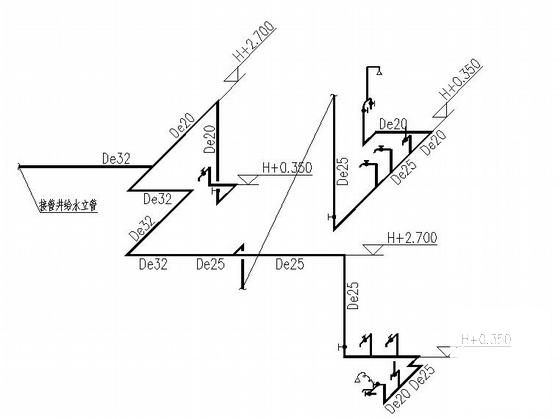

  • 工程水暖安装 - 2
    工程水暖安装 - 2

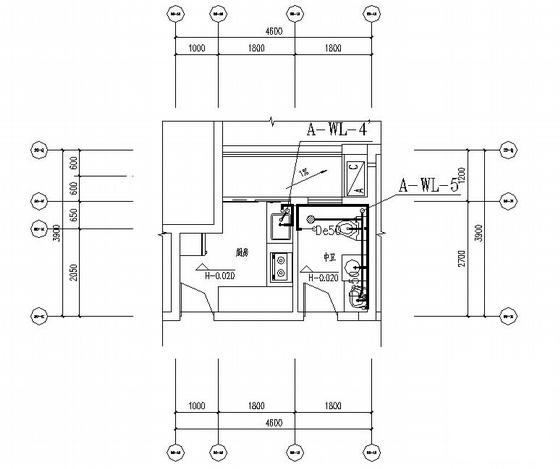

  • 工程水暖安装 - 3
    工程水暖安装 - 3

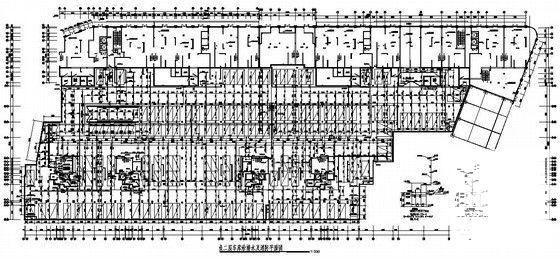

  • 工程水暖安装 - 4
    工程水暖安装 - 4

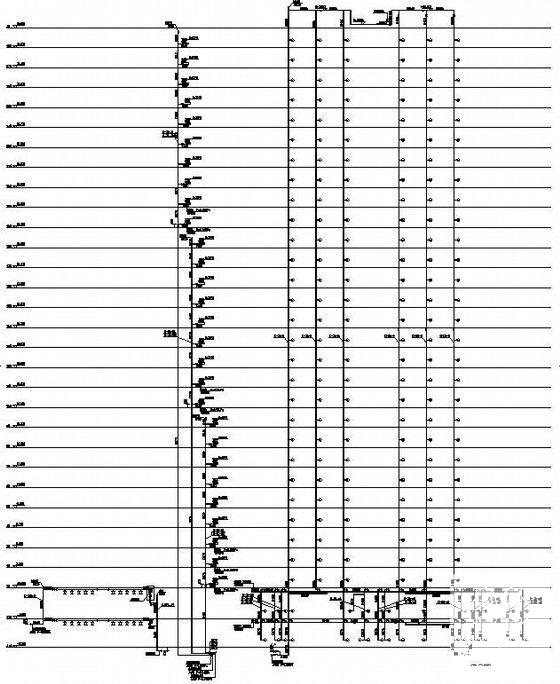

  • 工程水暖安装 - 5
    工程水暖安装 - 5
以上是部分截图，请下载附件后查看完整高清内容
