6层框架安置楼业务用房护坡工程施工大样图剖面图

xx市房屋征收局安置楼（业务用房）建设项目工程，建设单位为xx市房屋征收局。拟建项目建筑场地位于xx市，占地面积面积5788.71 m2，建筑占地面积1218.02 m2，总建筑面积7475.37 m2，容积率0.99，绿地率37.34％，建筑密度21.0％，框架结构，设计最高层数为6F，建筑单体呈长方形，拟采用基础形式为桩基础。现阶段项目场平工作已经完成，台地标高为1229.2m，在场地南侧开挖形成高约6.0～27.6m高的临时边坡。

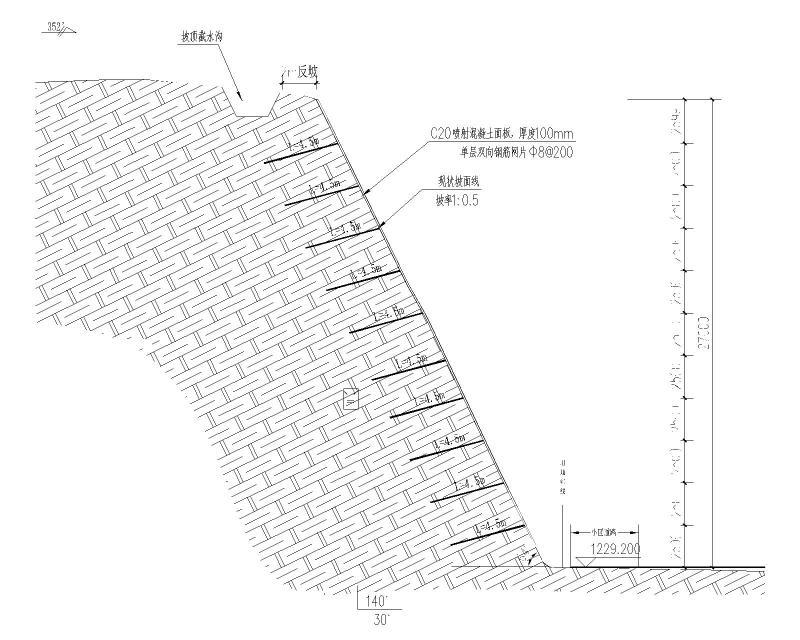

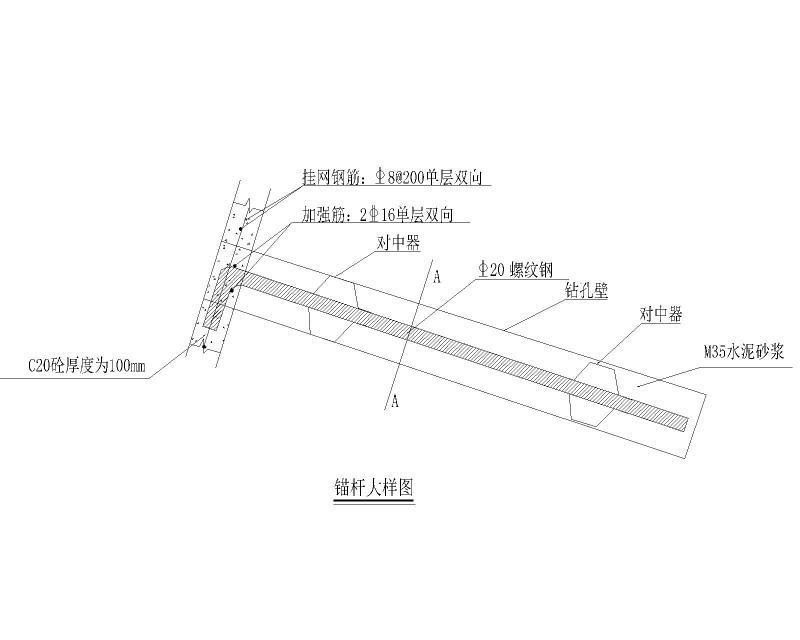

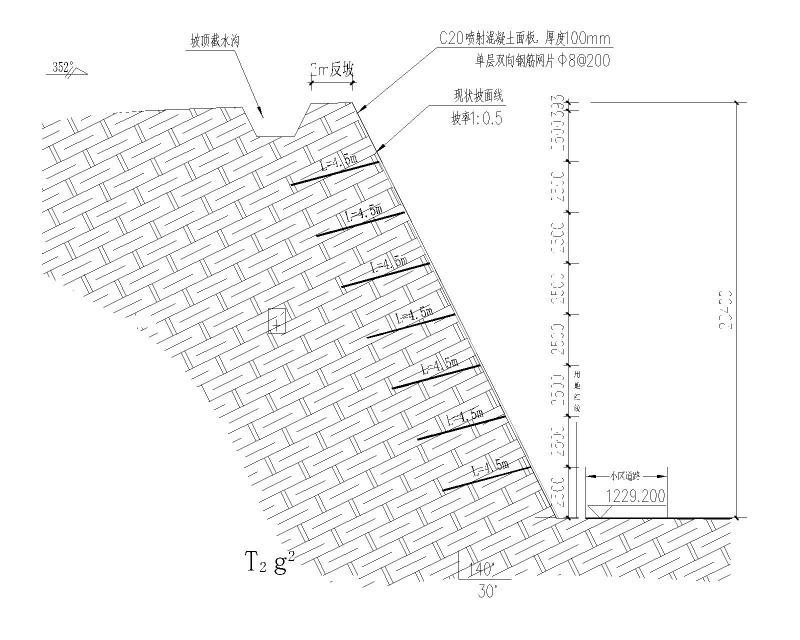

坡顶现状地面标高1231.30～1256.50m之间，现场开挖出露的边坡为全岩质边坡，为逆向坡,坡脚为小区消防通道，坡顶为待开发土地，边坡破坏后果较严重,为临时性边坡。本次拟支护边坡高度最大27.6m，支护长度140.0m，中风化岩质边坡，产状140°∠30 °，地层总体单斜产出，边坡已经开挖形成，坡率基本为1：0.75，边坡在现有坡率基础上结合锚喷方式进行支护。

拟建工程区位于扬子准地台黔北隆起。受区域构造影响，拟建场局部地段小褶皱、节理构造较发育，岩体较破碎。场区无断层通过，地质构造较简单。场地内主要覆盖层为素填土，大部分地段基岩出露，下伏基岩为三叠系关岭组（T2g2）泥质白云岩，偶夹泥岩，产状140°∠30 °，地层总体单斜产出。单轴抗压强度标准值为15.192Mpa，属较软岩，岩体基本质量等级为Ⅳ级，该层未见底分布于整个场地，按《建筑边坡工程技术规范》（GB 50330-2013）表4.1.4边坡岩体类型为Ⅲ类。

根据场地地质环境条件，场区的地形地貌、岩土构成较复杂，工程重要性等级为二级，确定边坡安全等级为二级，边坡为临时工程，使用期限不超过两年。
