检验检测中心业务用房给排水消防CAD施工图纸（绿色建筑）
- 附件设计说明：有
- 建筑类别：工业建筑
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：25988平方米
- 建筑地上层数：18层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：48张
- 设计年代：近代
- 地下室用途：车库,设备用房
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水方式：市政供水,分区供水
- 供水分区：四区
- 排水体制：污废合流
- 消火栓用水量室外(L/S)：40
- 消火栓用水量室内(L/S)：40
- 大样节点：泵房,卫生间
- 项目所在地：安徽
附件详情
- 室内给排水设计、施工说明及图例

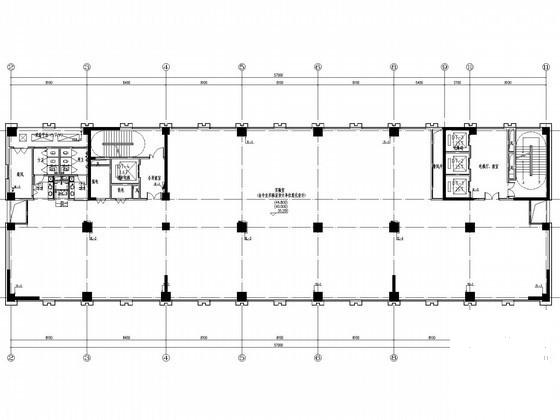

- 给排水平面图
- 自喷平面图
- 泵房管线平面图
- 基础定位图
- 泵房说明及管线系统图
- 设备大样图
- 卫生间给排水大样图
- 生活给水系统原理图

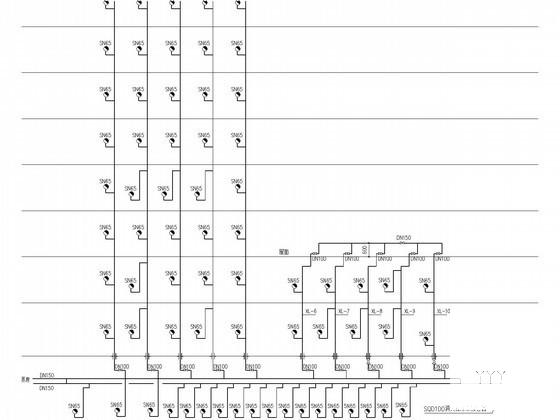

- 消火栓系统原理图
- 排水系统图
- 喷淋系统原理图
附件详情
该项目总建筑面积25988平方米，建筑高度82.2米，含地下建筑1层，主要为汽车库，设备用房，建筑分类为一类公建，耐火等级1级，设计范围包括生活给水系统、生活污废水排水系统、室内消火栓系统、自喷给水灭火系统。建筑灭火器配置。
，共48张。

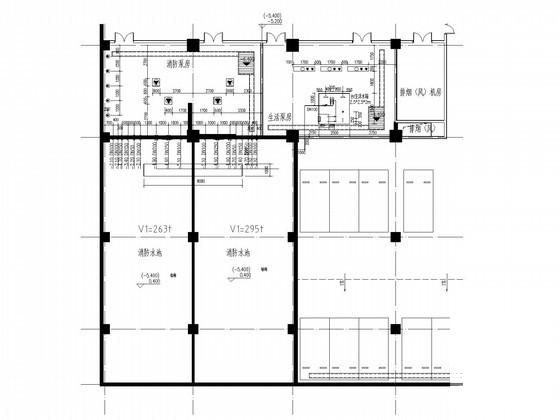

消防泵房平面图
消防泵房平面图

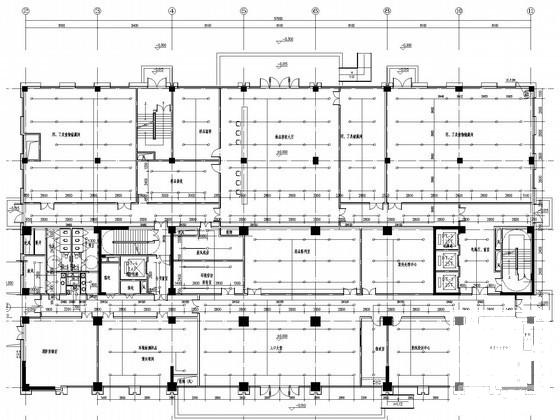

自喷平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：3.84 MB
- 收藏次数：0
-
文件名称：
附件-995859875558799967597.rar
