7层检验中心给排水CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：科研
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：3500平方米
建筑地上层数：7层
图纸设计深度：施工图
参考图纸：17张
设计年代：近代
生活供水设计：生活给水系统
排水设计：污水系统
供水方式：市政供水
供水分区：无
排水体制：污废合流
排水技术：重力排水

附件详情

给排水设计说明

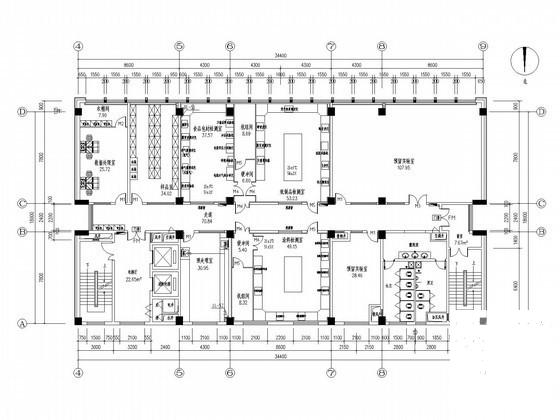

九层给水平面布置图
九层排水平面布置图

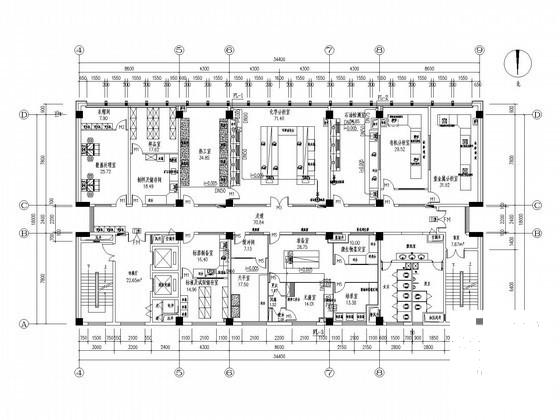

十层给水平面布置图
十层排水平面布置图
十一层给水平面布置图
十一层排水平面布置图
十二层给水平面布置图
十二层排水平面布置图
十三层给水平面布置图
十三层排水平面布置图
十四层给水平面布置图
十四层排水平面布置图
十五层给水平面布置图
十五层排水平面布置图

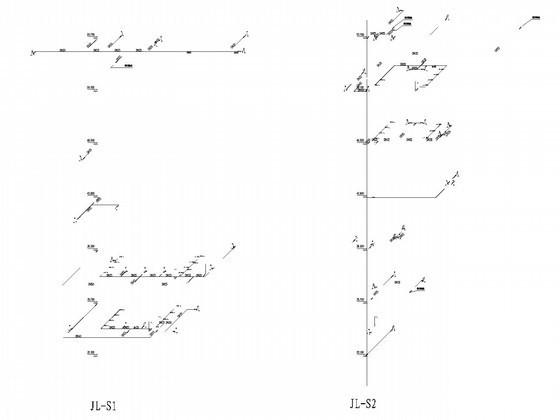

给水系统图

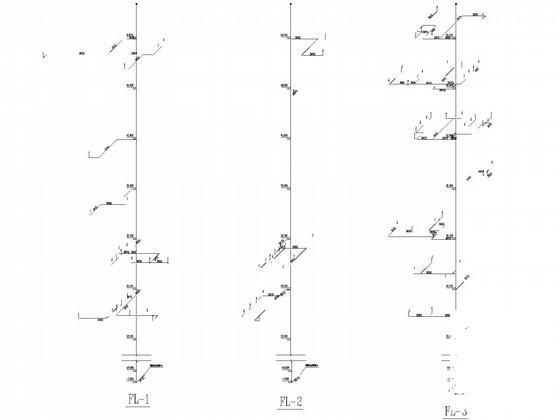

排水系统图

附件详情

项目概要：本项目为9-15层整体实验室，建筑面积约为3500平方,设计范围恒温恒湿实验室、微生物实验室、普通实验室区域给排水系统设计与施工说明其中九层为恒温恒湿检测区；十层化工产品检测区；十一层为食品化学检测区；十二层感官检测区；十三层色谱检测区；十四层光谱检测区；十五层微生物检测区。
设计范围：给水系统排水系统
，共计17张图纸

十层排水平面布置图

给水系统图

排水系统图
