10层监督检验中心通风防排烟系统设计CAD施工图纸（人防工程）

附件详情

一、项目概要：

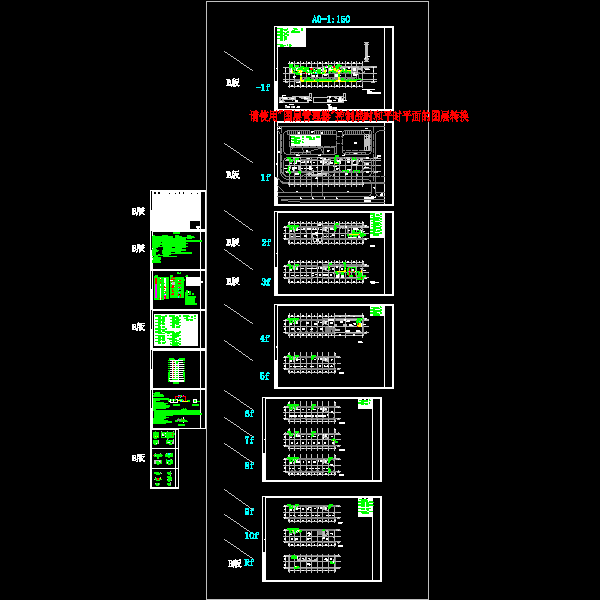

该项目为安徽省一个政府机构建筑，总建筑面积约：17180平方米，其中：地上建筑面积14428平方米，地下建筑面积2752平方米。建筑层数:地上10层，地下1层。建筑高度:44.6米。图纸内容包含设计施工说明，主要设备材料表及图例，地下一层平战结合通风系统平面图，通风系统平面图，机房详图，正压送风系统原理图，人防通风系统原理图等...

二、通风系统及排烟系统设计

地下车库设机械排风系统，换气次数为6次/时。车道自然补风。变电所设机械进排风系统。换气次数按设备发热量计算。水泵房设机械排风系统，换气次数为4次/时。各层卫生间均设机械排风,排风经外墙百叶排至室外...

三、 战时人防通风 系统

战时进风系统：战时由防爆波活门和扩散室进风。战时物资库设清洁式及隔绝式二种通风方式。进风系统由防爆波活门、滤尘器、手动密闭阀、送风机等组成。清洁式通风按清洁区域的2次换气计算，为8442m-/h。隔绝式通风采用内部空气循环，满足隔绝防护时间2小时，CO 浓度3.0%要求。战时排风系统：室外空气未受污染时，打开防护密闭门和密闭门进行清洁式通风...

四、防烟系统设计：

D轴2轴楼梯间及合用前室，分别设置正压送风系统；其余各防烟楼梯间及其前室均采用自然排烟...
