17180平米10层监督检验中心通风防排烟系统设计施工图纸

  • 设计说明:有
  • 建筑类别:其他
  • 建筑高度类型:高层建筑
  • 建筑设计面积:17180平方米
  • 地上层数:10层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 设计内容:通风,防排烟,机房,人防
  • 送风方式:散流器送风
  • 项目所在地:安徽

附件详情

一、项目概要:

该项目为安徽省一个政府机构建筑,总建筑面积约:17180平方米,其中:地上建筑面积14428平方米,地下建筑面积2752平方米。建筑层数:地上10层,地下1层。建筑高度:44.6米。图纸内容包含设计施工说明,主要设备材料表及图例,地下一层平战结合通风系统平面图,通风系统平面图,机房详图,正压送风系统原理图,人防通风系统原理图等...

二、通风系统及排烟系统设计

地下车库设机械排风系统,换气次数为6次/时。车道自然补风。变电所设机械进排风系统。换气次数按设备发热量计算。水泵房设机械排风系统,换气次数为4次/时。各层卫生间均设机械排风,排风经外墙百叶排至室外...

三、 战时人防通风 系统

战时进风系统:战时由防爆波活门和扩散室进风。战时物资库设清洁式及隔绝式二种通风方式。进风系统由防爆波活门、滤尘器、手动密闭阀、送风机等组成。清洁式通风按清洁区域的2次换气计算,为8442m-/h。隔绝式通风采用内部空气循环,满足隔绝防护时间2小时,CO 浓度3.0%要求。战时排风系统:室外空气未受污染时,打开防护密闭门和密闭门进行清洁式通风...

四、防烟系统设计:

D轴2轴楼梯间及合用前室,分别设置正压送风系统;其余各防烟楼梯间及其前室均采用自然排烟...

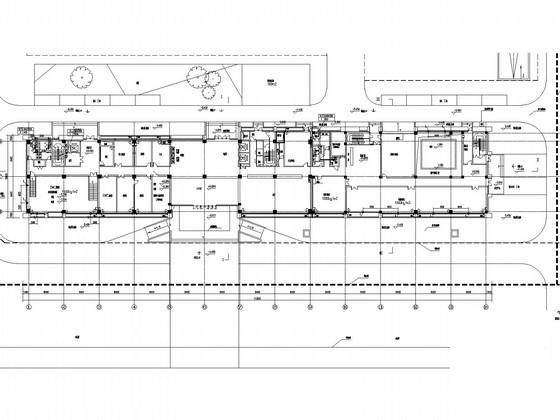

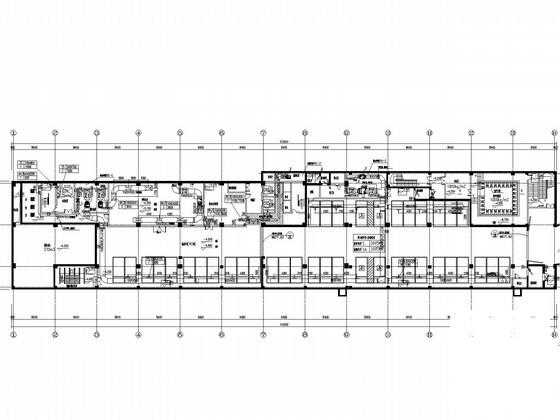

一层通风系统平面图

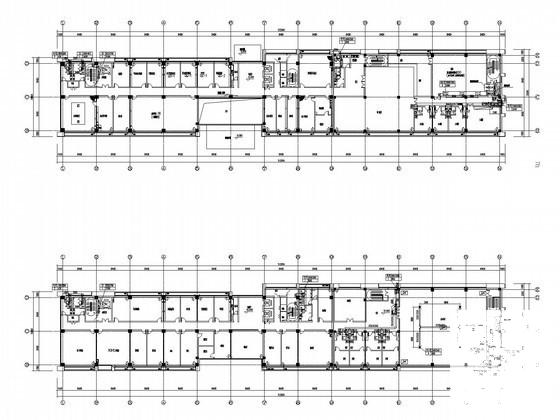

二、三层通风系统平面图

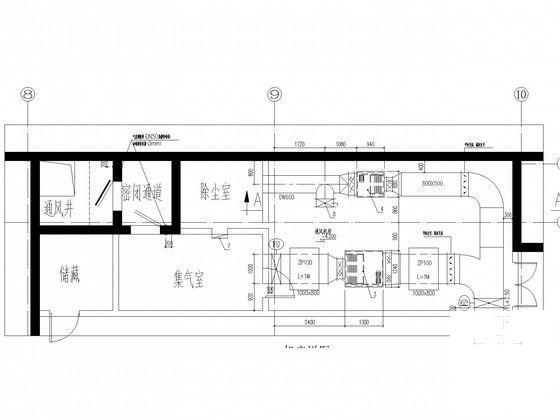

机房详图

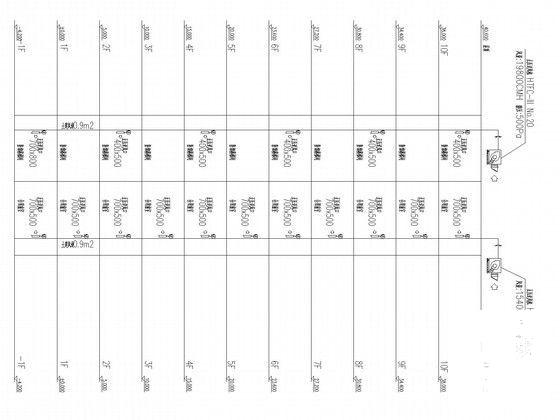

正压送风原理图

四、五层通风系统平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 17180平米10层监督检验中心通风防排烟系统设计施工图纸 - 1
    第 1 张图
  • 17180平米10层监督检验中心通风防排烟系统设计施工图纸 - 2
    第 2 张图
  • 17180平米10层监督检验中心通风防排烟系统设计施工图纸 - 3
    第 3 张图
  • 17180平米10层监督检验中心通风防排烟系统设计施工图纸 - 4
    第 4 张图
  • 17180平米10层监督检验中心通风防排烟系统设计施工图纸 - 5
    第 5 张图
  • 17180平米10层监督检验中心通风防排烟系统设计施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
