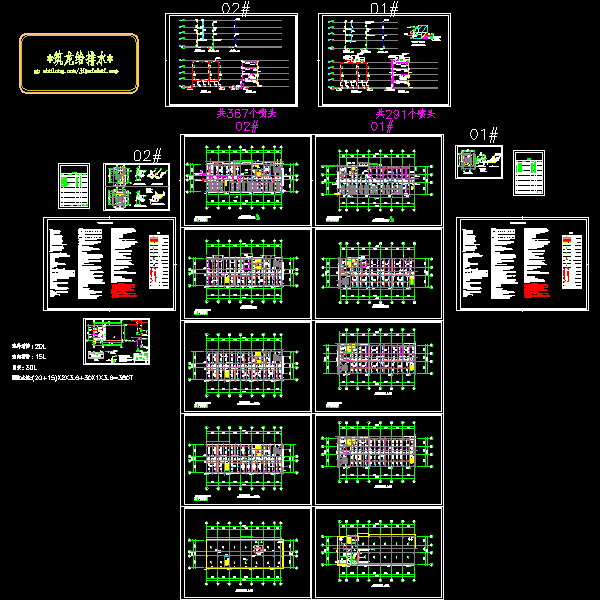

4层检测站及其管理用房给排水CAD施工方案图纸(自动喷水灭火系统)

附件详情

一、设计概况
1 一~四层为办公，一层部分为汽车库。工程总建筑面积约为3635.3平方米，建筑高度为18.90米。
2 该项目为建筑高度低于24米的设置集中空调系统的多层办公楼，需设置室内外消火栓消防给水系统、自动喷水灭火系统以及建筑灭火器。
3 该项目设计范围：(1)室内给水、排水；(2)消防给水及建筑灭火器配置；(3)建筑红线内室外给排水。
二、基该资料参数及相关说明
1.生活给水系统
(1)最高日生活用水量为11m3/d；最大时用水量为1.65m3/h。
(2)市政给水管网最低压力入户0.30MPa,自来水引入管引龙藏大道城市自来水管，管径为DN100,采用市政管网直供。
2.排水系统
(1)室外雨污水分流排放，雨水汇总后排入城市雨水管；污水汇总后排入城市污水管。污水采用伸顶通气单立管排水系统。
(2)最高日污水量为10m/d。
(3)雨水设计重现期P采用：建筑屋面10年，室外场地2年。暴雨强度公式参照南京地区

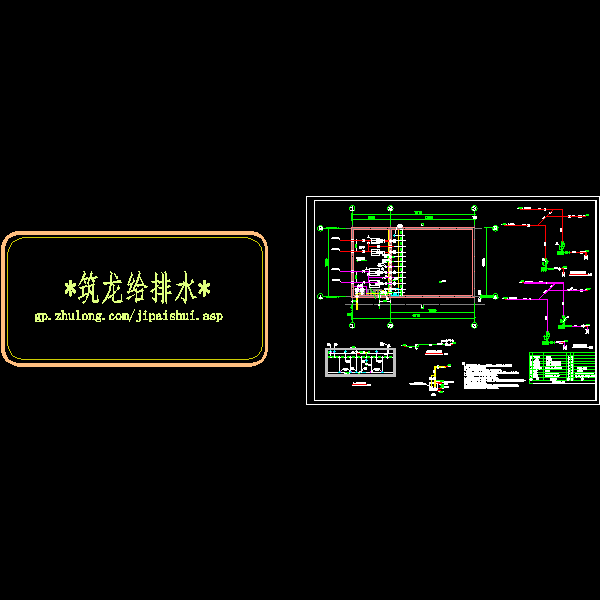

3.消防系统
本建筑一~四层为办公，一层部分为汽车库。建筑消防按照建筑的功能以及体量综合考虑。
(1)该项目消防给水系统设有：a.消火栓给水系统；b.闭式自动喷水灭火系统；
(2)消防用水量(3)消防水池容量按2小时室内外消火栓用水量与1小时自动喷水灭火系统用水量之和确定，一次火灾用水量为360m3。
