单位业务用房智能化设计电气设计CAD施工图纸

资料简介
赚取积分

建筑类别：商业,工业建筑
建筑高度类型：多层建筑
建筑地上层数：64层
图纸设计深度：施工图
参考图纸：4张
弱电设计：火灾自动报警系统 ,入侵报警系统,视频监控系统,出入口控制系统,停车场管理系统,综合布线系统,其它

附件详情

1、电气设计说明
2、配电系统图
3、综合布线系统
4、弱电系统图
5、视频监控系统图
6、视频监控系统图
7、红外报警系统图
8、门禁系统结构图
9、停车场系统结构图
10、BA系统平面布置图
11、信息机房工程地板布置图
12、信息机房工程设备布置图
13、配电系统平面图
14、综合布线系统平面布置图
15、红外报警系统平面布置图
16、视频监控系统平面布置图

附件详情

该附件是某单位业务用房智能化设计全套电气施工图纸，总共64张。
本项目是业务用房建筑楼高6层面，地下一层。
本项目设计内容包括综合布线系统、有线电视系统、综合安防系统（含闭路电视系统、防盗报警系统）、一卡通管理系统（含门禁系统、人员出入管理、停车场管理系统、巡更系统）、背景音乐及公共广播系统、多功能会议系统、BAS楼宇机电设备监控系统、机房工程。

门禁系统平面布置图

综合布线平面布置图

视频监控系统平面布置图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

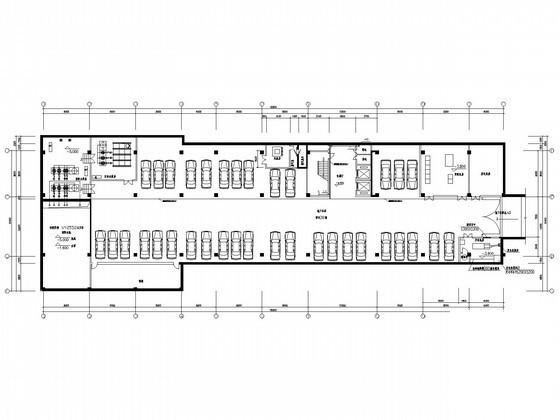

第 1 张图

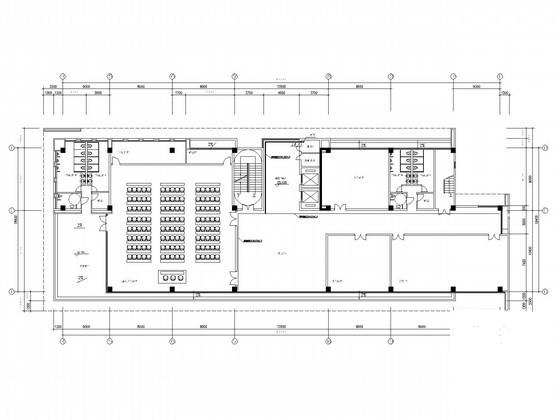

第 2 张图

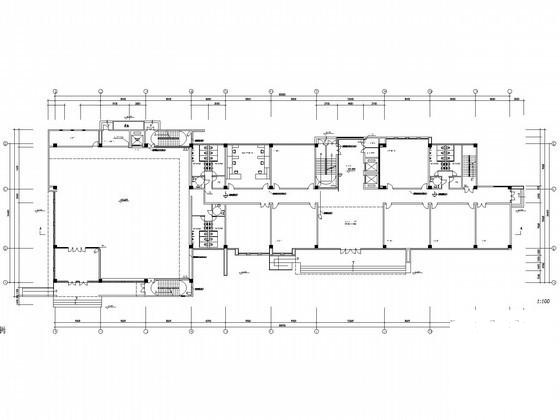

第 3 张图

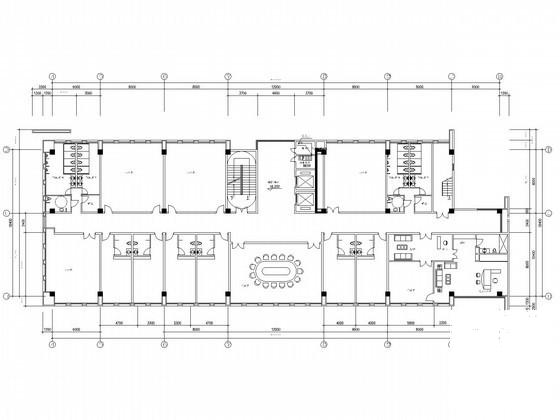

第 4 张图

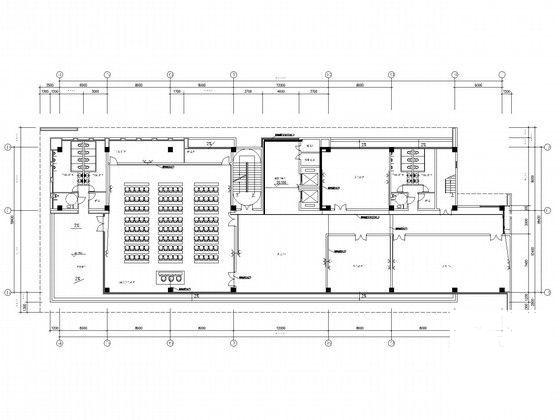

第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
