2343平米3层大学食堂改建工程强电施工图纸

资料简介
赚取积分

建筑高度类型：多层建筑
建筑设计面积：2343.75平方米
建筑地上层数：3层
图纸设计深度：施工图
参考图纸：12张
设计年代：近代
负荷等级：二级,三级
防雷等级：第二类
接地方式：TN-C-S
项目所在地：重庆
强电设计：低压配电,电气照明,建筑物防雷,接地安全

附件详情

1、设备材料表
2、电气设计说明
3、电气节能与绿建设计
4、竖向配电系统图
5、电气火灾报警系统
6、厨房可燃气体报警控系统
7、配电箱系统图
8、一~三层电力平面图
9、一~三层照明平面图
10、屋顶层照明平面图
11、屋顶防雷平面图基础接地平面图

附件详情

该项目位于重庆，建筑为多层建筑，该项目建筑设计结构形式为框架结构。总建筑面积2343.75平方米，建筑高度12.6米。食堂,地上3层，一层~三层为食堂；配电间位于培训楼一层。该项目建筑防火设计防火分类等级：II类，防火等级为二级。该项目配电间设置在一层，弱电交接箱设置一层电气间。
设计范围包括：低压配电；照明系统；防雷接地系统；电气火灾报警系统等。
该附件，总共12张，甲级设计院设计，新火规，新照明。

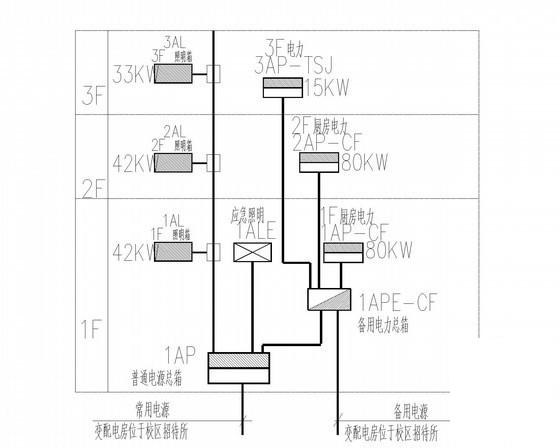

竖向配电系统图

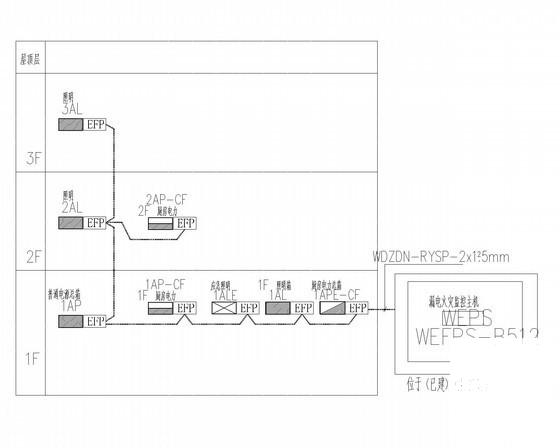

电气火灾报警系统

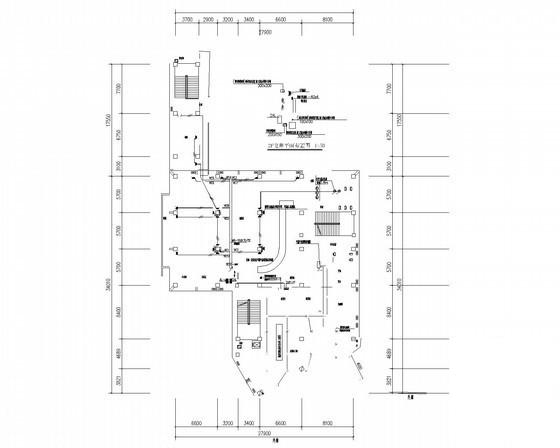

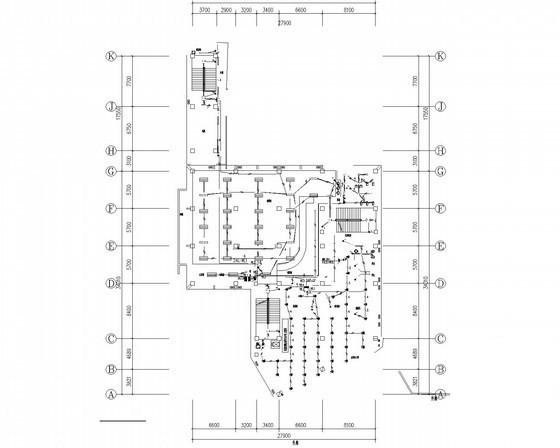

电力平面图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
