医药文化博物园3层联排别墅建筑施工CAD图纸

  • 别墅类别:联排别墅
  • 建筑高度:多层建筑
  • 图纸设计深度:施工图
  • 项目地址:广东
  • 图纸设计风格:中式风格
  • 图纸设计流派:新中式
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑高度:10.3m
  • 地上层数:3层
  • 效果图:无

附件详情

工程名称:黄山新安xx博物园一期xx园
建设地点:黄山市xx县
建设单位:黄山xx设投资有限公司
主要使用功能(工业建筑生产性质):住宅
建筑工程等级:三级
设计使用年限:50年
屋面防水等级:2级


平面

总图

剖面图

总图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

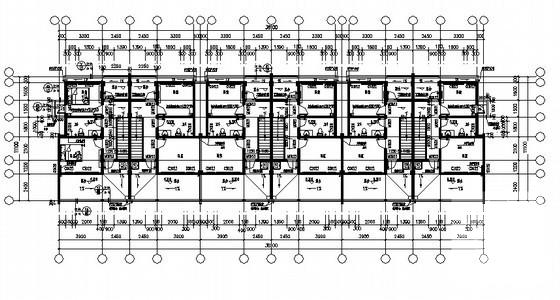

  • 医药文化博物园3层联排别墅建筑施工CAD图纸 - 1
    第 1 张图

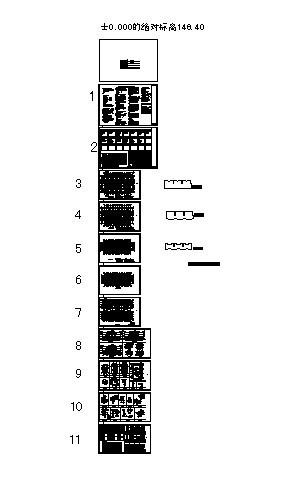

  • 医药文化博物园3层联排别墅建筑施工CAD图纸 - 2
    第 2 张图

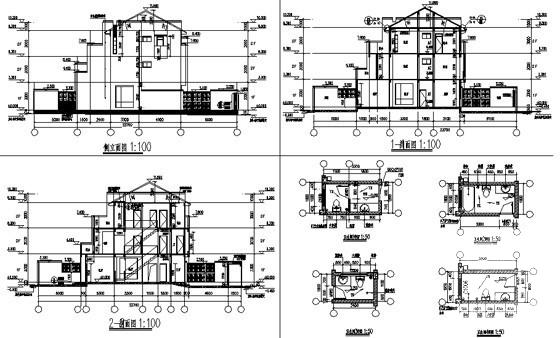

  • 医药文化博物园3层联排别墅建筑施工CAD图纸 - 3
    第 3 张图

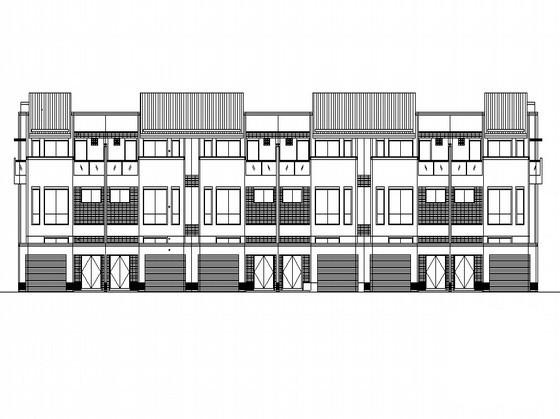

  • 医药文化博物园3层联排别墅建筑施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
