带人防8层框架结构住宅楼建筑施工CAD图纸

资料简介
赚取积分

住宅类型（型体）：塔式（一梯4户以下）
商业：无
建筑高度：多层建筑
建筑结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
图纸设计深度：施工图
项目地址：甘肃
图纸设计风格：现代风格
图纸设计流派：现代
图纸设计格式：天正建筑CAD 7.0,CAD2000
建筑面积：7241.92平方米
占地面积：748.48平方米
建筑高度：23.2m
地上层数：8层
地下层数：2层
效果图：无

附件详情

建筑层数、功能及层高：地上八层，地下二层为核六级甲类二等人员掩蔽部，平时为戊类库房，层高4.2米；地下一层为戊类库房，层高为4.5m；地上部分均为住宅，层高2.90m
建筑类别及防火等级：中高层住宅，二级耐火等级；地下室耐火等级一级，防水等级为Ⅱ级。
结构类型及使用年限：框架结构，建筑设计使用年限为50年
屋面防水等级及使用年限：屋面防水等级为Ⅱ级，合理使用年限为15年
建筑物抗震设防烈度：八度；
建筑高度：23.2米
建筑基底面积：748.48平方米
总建筑面积：7241.92平方米

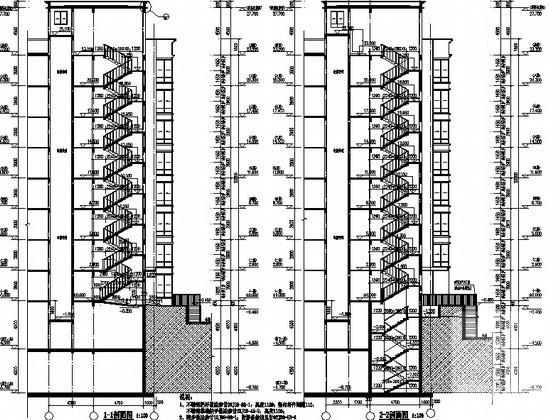

剖面

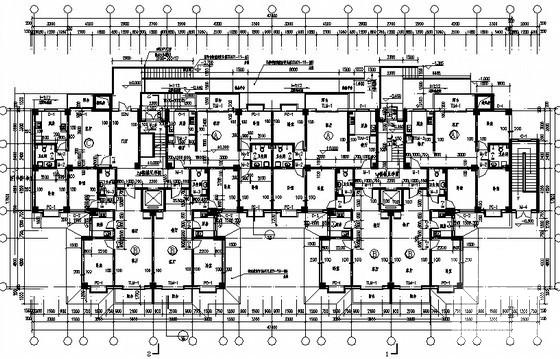

平面

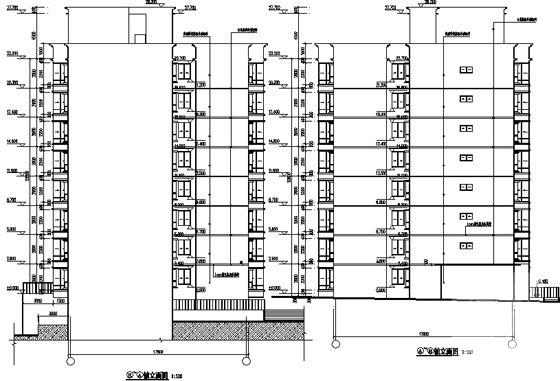

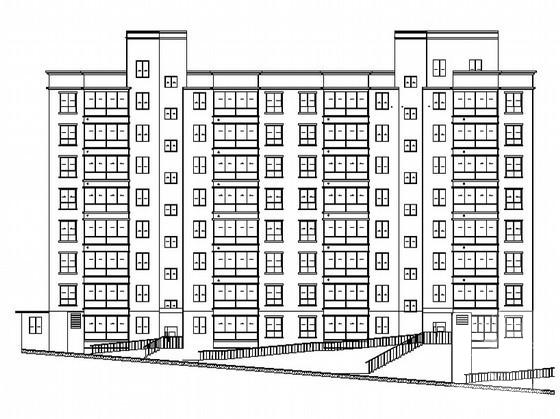

侧立面图.

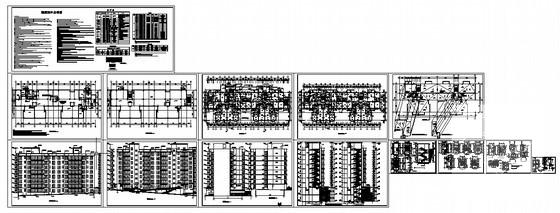

总图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
