3层现代风格砌体结构联排别墅建筑施工套CAD图纸
- 别墅设计类别：联排别墅
- 建筑高度类型：多层建筑
- 建筑设计结构形式：砌体结构
- 图纸设计深度：施工图
- 项目所在地：天津
- 图纸设计风格：现代风格
- 图纸设计流派：现代
- 图纸设计格式：天正建筑CAD 7.0,CAD2000
- 参考图纸：23张
- 建筑高度：13.2m
- 地上层数：3层
- 设计效果图：无
附件详情
某三层联排洋房
建筑施工
套图
建筑设计结构形式为：砖混结构
抗震设防烈度：6
层数为： 3层
高度为： 13.2米
屋顶形式：平屋顶
这份参考资料包括各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共23张图纸
图2
图3

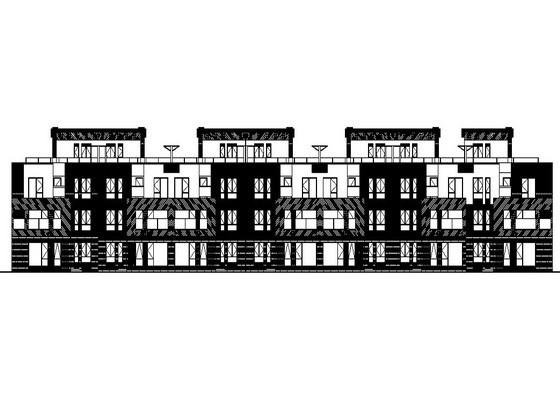

侧立面图

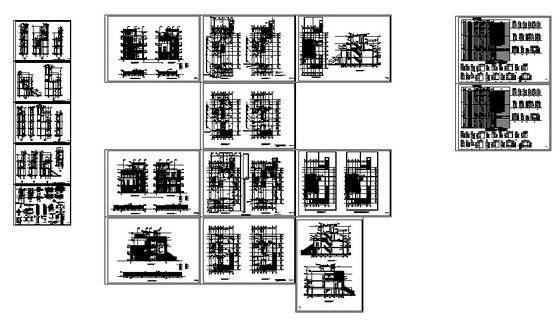

总缩略图

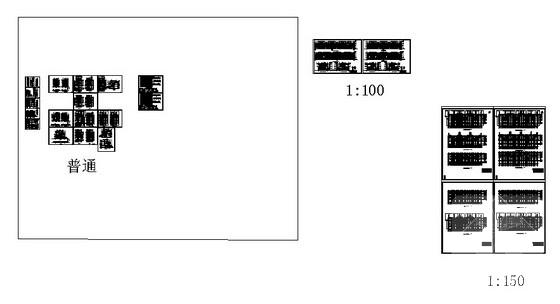

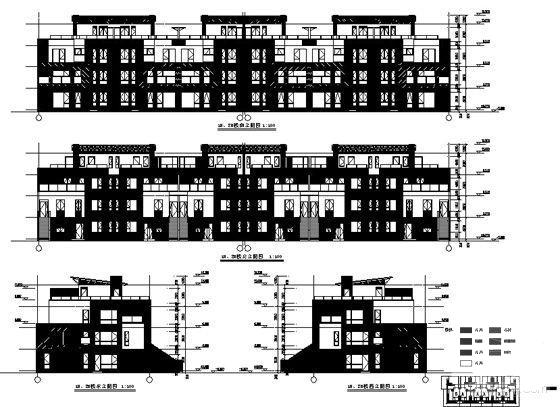

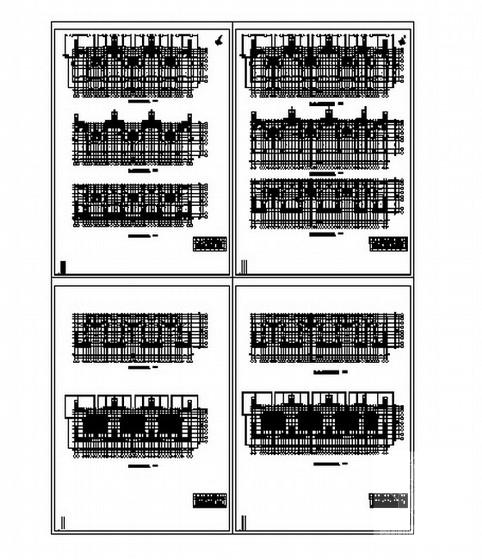

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
