3层四联排现代别墅建筑施工CAD图纸

  • 别墅设计类别: 联排别墅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 图纸设计深度:施工图
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:10张
  • 建筑设计面积:1003.4平方米
  • 占地面积:501.33平方米
  • 容积率:0.46平方米
  • 建筑高度:9.450m
  • 地上层数:3层
  • 设计效果图:无

附件详情

该项目为某三层四 联排别墅 建筑施工 图;
建筑层数:3层,局部两层;
总建筑设计面积:1003.4平方米;
建筑占地面积:501.33平方米;
建筑面积(不含阳台):977.96平方米;
建筑高度:9.450米;
气候分区:夏热冬冷;
结构类型:剪力墙结构;
建筑朝向:南;
建筑高度:9.450米;
建筑体形系数:0.46;
节能水平:50%;

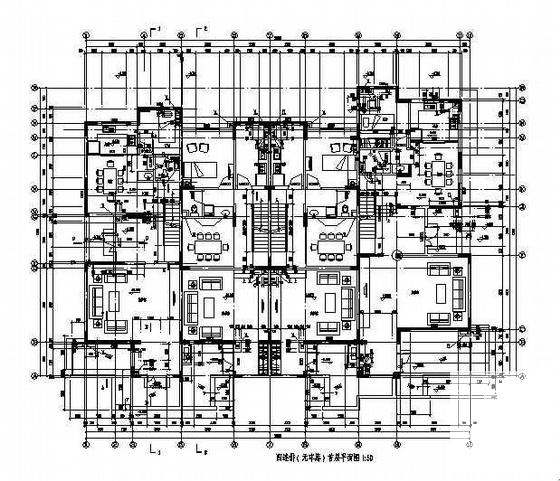

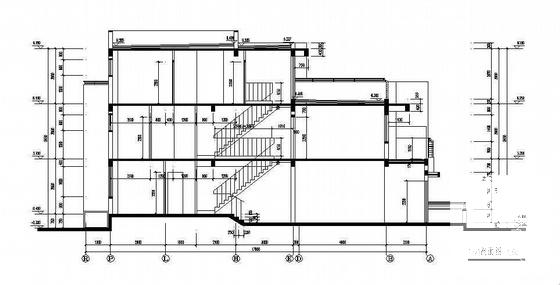

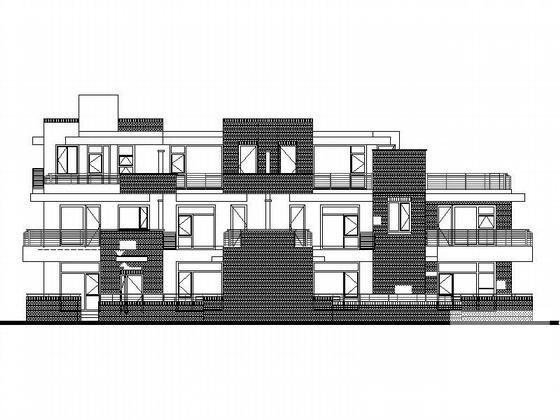

图纸内容包括建筑设计说明、节能设计说明、各层平面图、屋顶平面图、各立面、剖面图、门窗列表、歌 节点详图 等,共十张图纸。

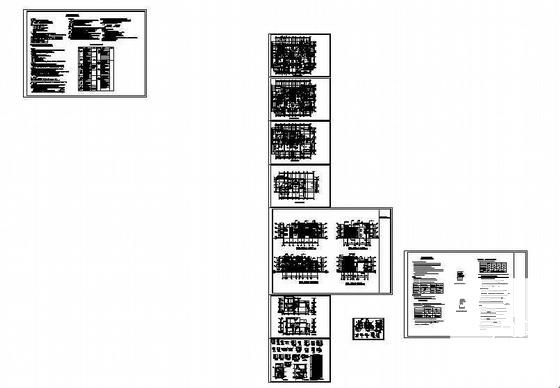

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 3层四联排现代别墅建筑施工CAD图纸 - 1
    第 1 张图
  • 3层四联排现代别墅建筑施工CAD图纸 - 2
    第 2 张图
  • 3层四联排现代别墅建筑施工CAD图纸 - 3
    第 3 张图
  • 3层四联排现代别墅建筑施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
