15层大学生公寓建筑设计CAD施工图纸(带人防工程)

附件详情

该项目为北京某十五层大学生公寓建筑设计施工图；
建设地点:北京市海淀区增光路；
总建筑面积44647平米 ，其中地下9693平米 ,地上34954平米 ；
地下二层建筑面积:5004平米 ,地下一层建筑面积:4689平米 ,首层建筑面积4408平米 九-十四层每层建筑设计面积：1562.03平米 ,十五层建筑设计面积：1364.57平米 ,二层建筑设计面积：4534平米 ,三-八层每层建筑设计面积：2420.39平米 ，宿舍共482间，地下停车位：85辆，自行车：700辆；
建筑层数:地上15层，地下二层；建筑高度H=49。90m ；
建筑建筑设计结构形式为框架剪力墙结构，建筑结构的类别为丙类，使用年限为50年；
抗震设防烈度为8度；
建筑为一类高层建筑；其耐火等级为一级；
人防地下室的抗力等级为6级，战时用途为物资库,平时用途为汽车库；
人防建筑面积4392.5平米 ,其中掩蔽面积为3958.1平米 。人防部分为一个防护单元，二个抗爆单元，抗爆单元之间临战堆垒抗爆挡墙；

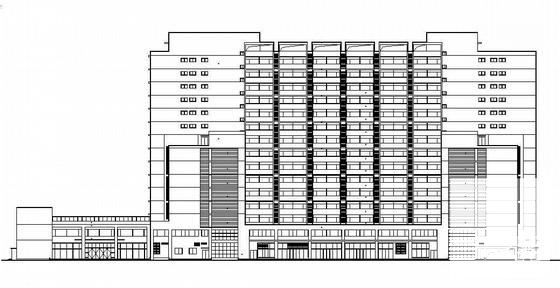

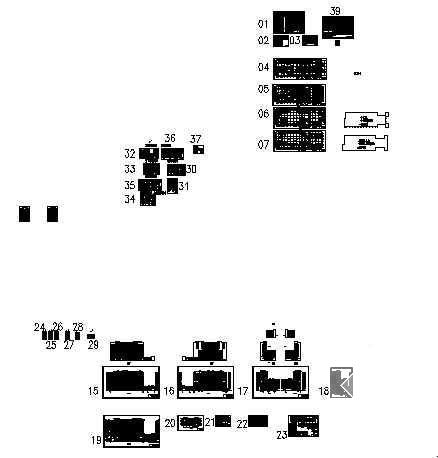

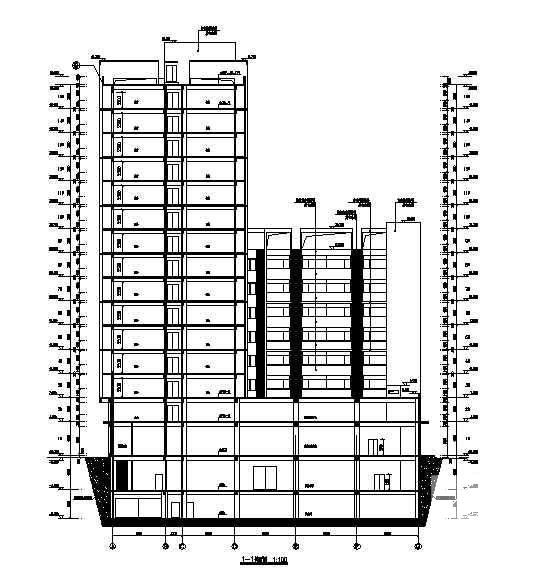

图纸内容包括工程做法、门窗列表、各层建筑平立剖面、总平面等等。
