框支剪力墙11层住宅楼建筑施工CAD图纸

资料简介
赚取积分

住宅类型（型体）：塔式（一梯4户以下）
商业：无
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架剪力墙
图纸设计深度：施工图
项目所在地：山东
图纸设计风格：欧陆风格
图纸设计流派：新古典
图纸设计格式：天正建筑CAD 7.0,CAD2000
参考图纸：23张
建筑设计面积：3944.85平方米
建筑高度：34.35m
地上层数：11层
设计效果图：无

附件详情

项目概要：该项目号楼为xxxx居住小区子项，小区用地位于xxxxxx，
东临xxxx，西依xxx，西南为xxxx，东南xxxx
该项目总建筑面积3944.85平方米，高度34.35米，层11+1数。
建筑设计结构形式：框支剪力墙。建筑分类：二类商住。耐火等级：二级耐久年限：二级< 50年>抗震烈度：6度

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共23张图纸

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

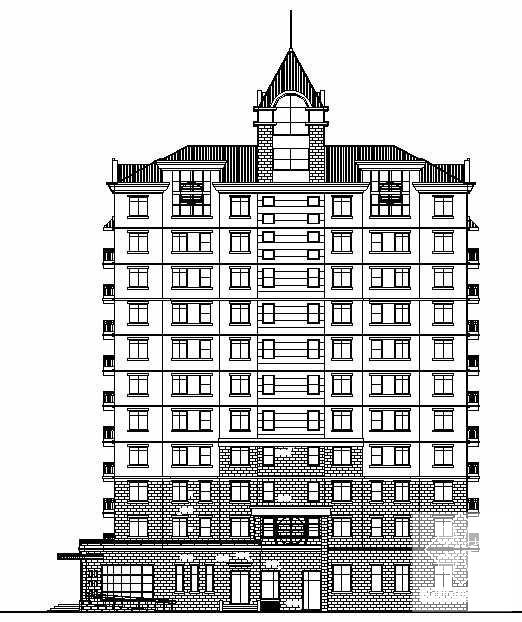

第 1 张图

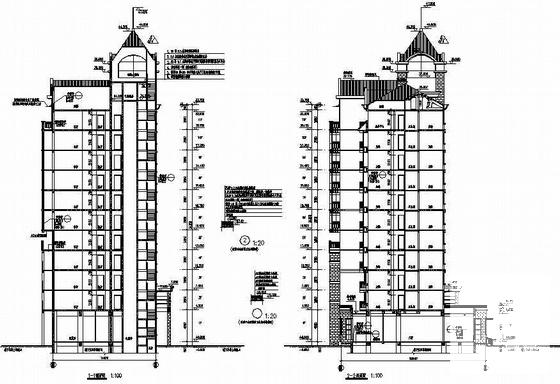

第 2 张图

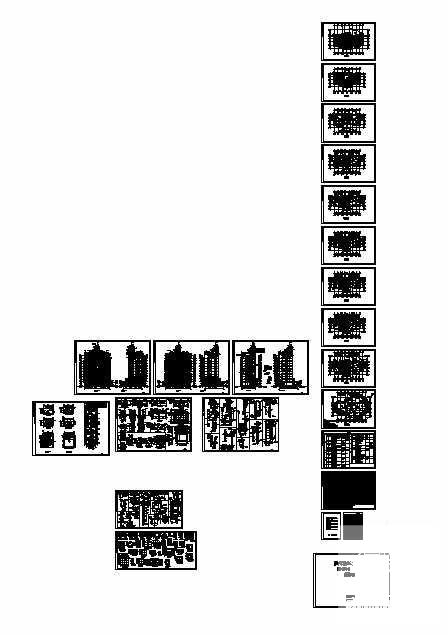

第 3 张图

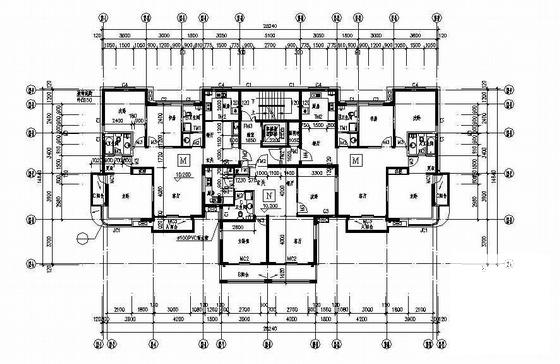

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
