16层框支剪力墙住宅楼结构CAD施工图纸（桩基础）

附件详情

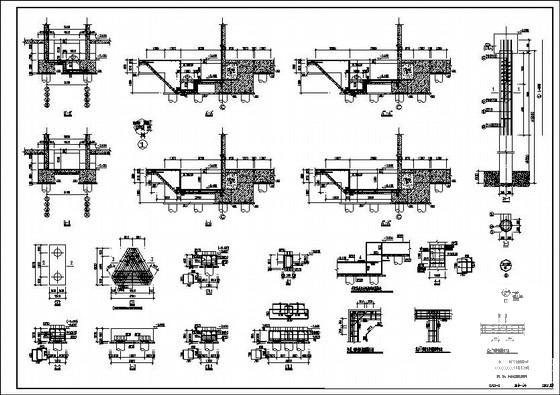

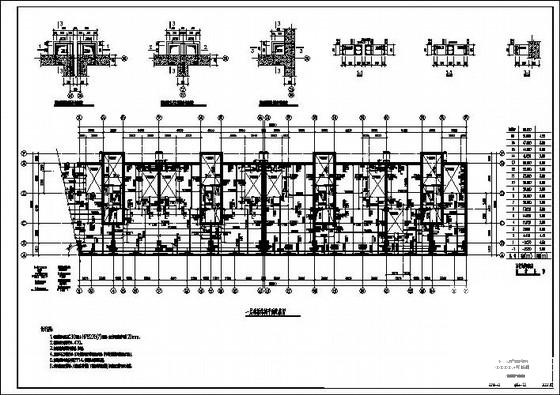

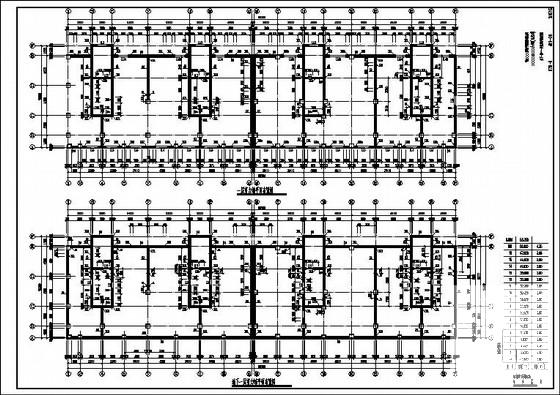

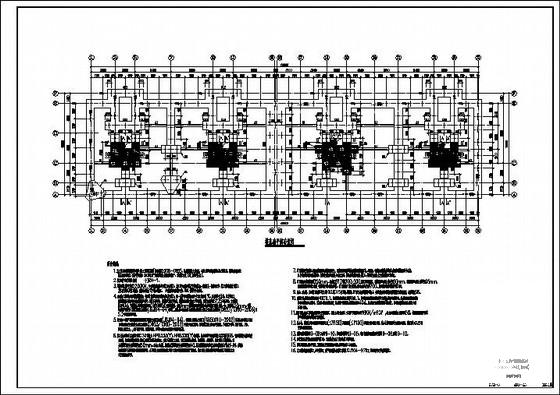

哈尔滨已建工程项目图纸。16层框支剪力墙结构，桩基础，桩端承载力1150kpa，6度抗震设防。包括：结构设计总说明，基础 平面布置图 ，桩身、承台、承台梁及基础梁构造详图，地下一层~二层柱平面整体配筋图，剪力墙配筋图，剪力墙约束边缘构件配筋表、墙身配筋表，连梁配筋表及墙体预留洞表，一层顶梁平面整体配筋图，楼梯平面配筋图及 节点详图 等共计19张图纸。
