安置房建筑结构水电CAD施工图纸（标注详细）
- 建筑高度类型：单层建筑
- 图纸设计深度：施工图
- 项目所在地：四川
- 图纸设计风格：现代风格
- 图纸设计流派：现代
- 图纸设计格式：天正建筑CAD 7.0,CAD2000
- 参考图纸：6张
- 地上层数：1层
- 设计效果图：无
附件详情
该资料为安置房建筑结构水电施工图
该项目为济南市援建四川灾区灾民安置房,为单元式轻钢结构单层房屋。主体结构为轻钢结构，墙面采用75厚彩钢企口夹芯板，屋面采用100厚950型彩钢夹芯板彩钢夹芯板内外彩钢板均为0.5mm厚，夹芯板内的保温材料的燃烧性能不低于B2级。该项目为单元式安置房，每排安置房总的安置的套数根据实际地形和需要设置,以20套为一排为宜,安置房套数与公共卫生间套数比控制在20：1左右为宜。单套安置房建筑设计面积：19.71平方米单套公共卫生间建筑设计面积：19.71平方米
这份参考资料包括资料目录、图纸说明、建筑平面、立面、剖面图等，共6张图纸
另包括配套结构、水、电施工图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

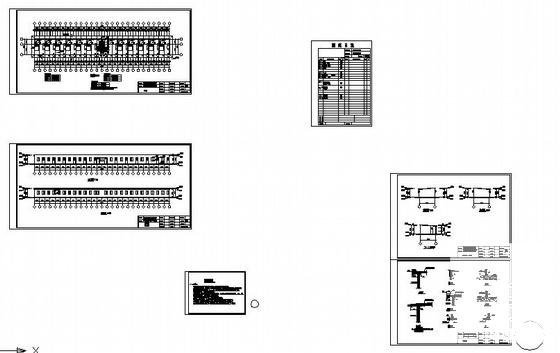

第 1 张图 -

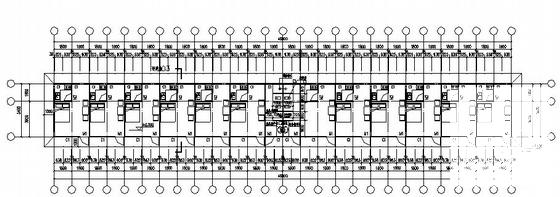

第 2 张图 -

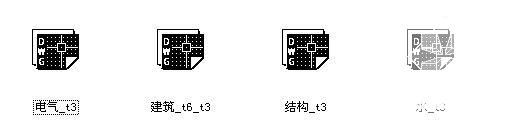

第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-08-12
- 评论次数：0
- 浏览次数：0
- 文件大小：0.3 MB
- 收藏次数：0
-
文件名称：
附件-995898885877059875956.rar
