3层管理房建筑结构水电暖全套图纸.dwg

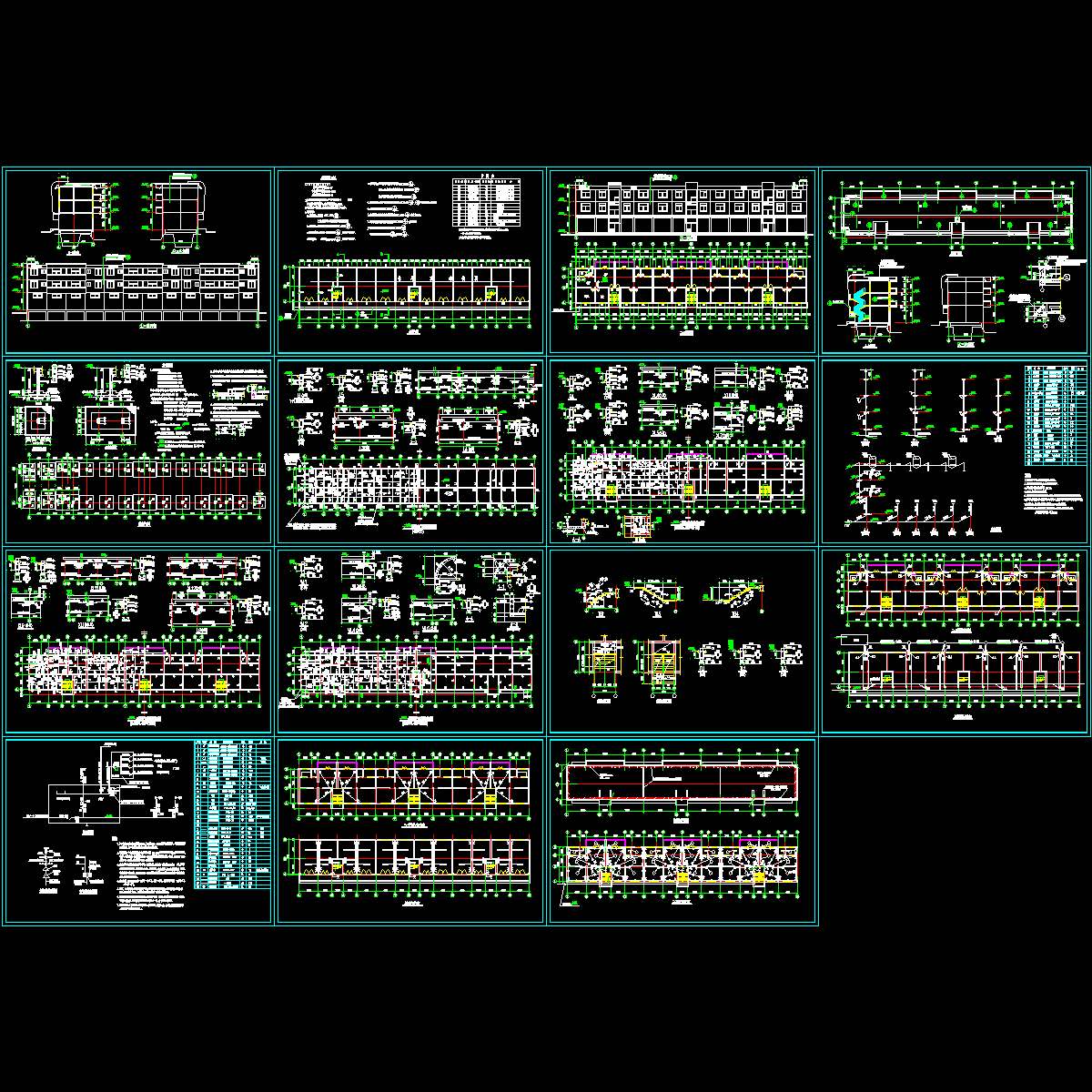

该资料包含： 　　1.建筑图：建筑设计施工说明、门窗表、建筑平面图、屋顶平面图、建筑立面图、建筑剖面图、节点详图； 　　2.结构图：结构说明、基础平面图、基础详图、各层结构平面布置及板配筋图、屋面结构平面布置及板配筋图、楼梯详图； 　　3.电气图：说明、配电系统图、底层电气平面图、二，三层电视、电话平面图、二，三层电气平面平面图、防雷接地平面图； 　　4.给排水图：说明、给水系统图、底层层给排水平面图、二，三层给排水平面图。 　　共15张图纸。
