123322平米6层商住楼空调通风施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:123322平方米
  • 建筑地上层数:6层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:31张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,人防
  • 冷热源:电动压缩式冷水机组

附件详情

该项目为商住楼。地下两层,地上6层商场。7层以上为公寓。分为3幢主楼。最大建筑高度99.7m。总建筑面积123322m2。商业建筑面积45993m2。地下车库-商场为裙房部分。由二台燃气直燃型冷热水机组作为冷热源,夏季提供7/12°C冷水,冬季提供60/50°C低温热水,供风机盘管及空调机组。为方便商场使用时灵活分割,空调采用吊顶空调机组+风机盘管形式。该资料包括七层以下空调、通风、防排烟设计。



以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

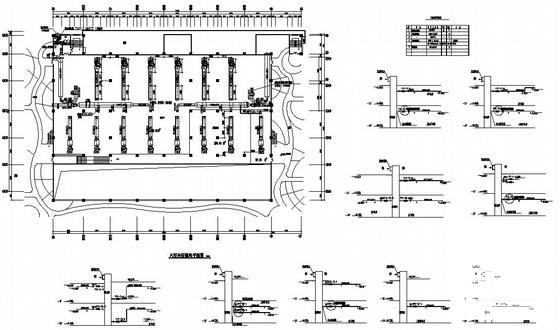

  • 商住楼空调 - 1
    商住楼空调 - 1

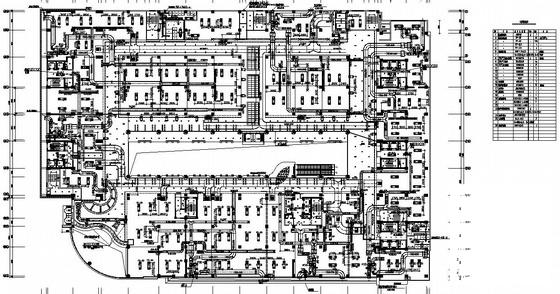

  • 商住楼空调 - 2
    商住楼空调 - 2

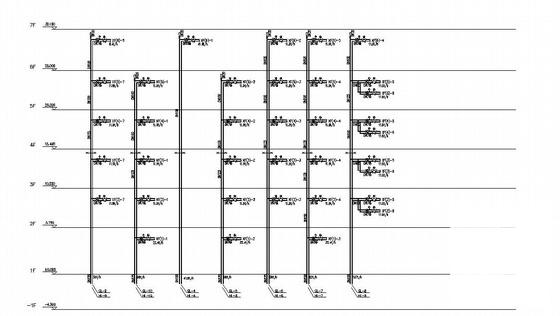

  • 商住楼空调 - 3
    商住楼空调 - 3
  • 商住楼空调 - 4
    商住楼空调 - 4
以上是部分截图,请下载附件后查看完整高清内容
