19128平米9层商住楼空调通风设计施工大样图

  • 附件设计说明:有
  • 建筑类别:商业,宾馆
  • 建筑高度类型:高层建筑
  • 建筑设计面积:19128.13平方米
  • 建筑地上层数:9层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 节点大样:集分水器,风机盘管,空气处理机组,管道支吊架
  • 项目所在地:云南

附件详情

  • 设计施工说明
  • 设备材料明细表
  • 空调与通风平面图
  • 空调水管平面图
  • 屋顶通风平面图
  • 空调水系统流程图
  • 施工安装大样

附件详情

稿件见云南某CBD一栋高层商住楼空调通风设计施工图纸;:建筑总面积:19128.13平米,建筑层数:地上9层,地下1层,地下1层~3层商业;4层架空,5层以上为公寓。
设计内容:
1.> 建筑商场部分空调系统设计;
2.> 建筑通风与消防排烟设计.

,图纸共18张。

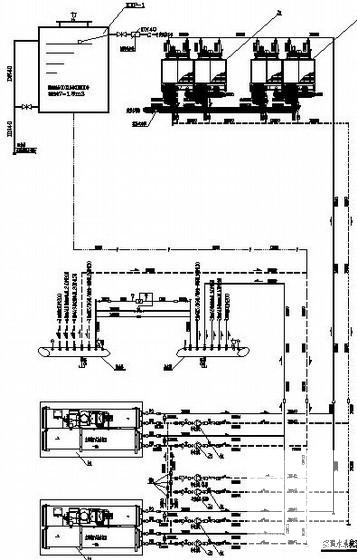

空调水系统流程图

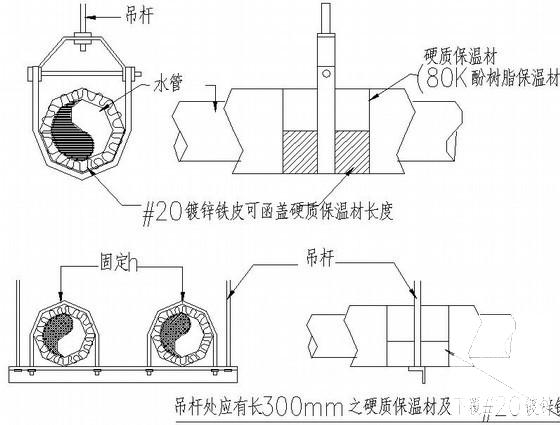

保温水管吊装安装详图

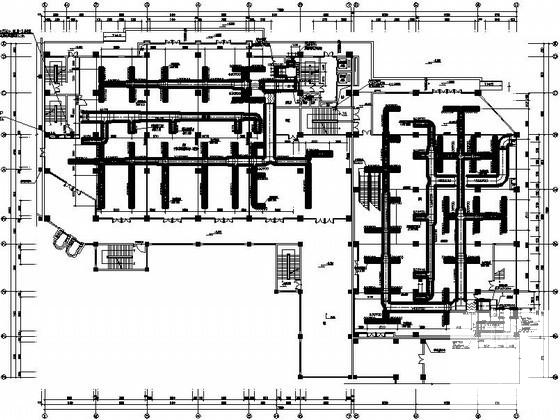

空调管道平面大样

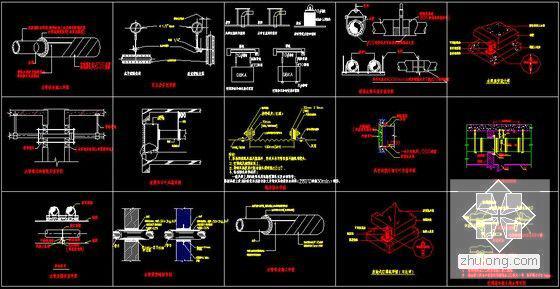

施工大样图

设备安装大样

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 商住楼空调 - 1
    商住楼空调 - 1
  • 商住楼空调 - 2
    商住楼空调 - 2
  • 商住楼空调 - 3
    商住楼空调 - 3
  • 商住楼空调 - 4
    商住楼空调 - 4
  • 商住楼空调 - 5
    商住楼空调 - 5
  • 商住楼空调 - 6
    商住楼空调 - 6
以上是部分截图,请下载附件后查看完整高清内容
