8718平米2层游客中心空调通风设计施工大样图

  • 附件设计说明:有
  • 建筑类别:办公,商业,娱乐
  • 建筑高度类型:多层建筑
  • 建筑设计面积:8718.19平方米
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 设计内容:空调,通风,冷热源
  • 冷热源:空气源热泵
  • 空调系统:空气-水系统
  • 水系统:单式泵,变流量,双管制,异程式
  • 送风方式:散流器送风
  • 项目所在地:浙江

附件详情

  • 设计及施工说明
  • 空调通风平面图
  • 空调平面图
  • 空调水系统主要设备表
  • 空调大样图及剖面图
  • 空调水系统图
  • 空调通风主要设备表

附件详情

一、项目概要:
该项目位于湖州市安吉县,该项目总建筑面积8718.19平方米,建筑高度16.2米,地上二层,一层为参观展览,超市,厨房和热带餐厅,二层为办公室,会议室和包厢。
二、设计内容:
1. 空调系统冷热源:四台额定制冷量为375KW,额定制热量为315KW的风源热泵螺杆式冷热水机组,冷媒R407C或R22。
2. 空调分布系统设计:大空间房间均采用一次回风全空气系统,办公、休息、电梯厅等空间采用风机盘管加新风的空调方式。
3. 空调冷冻水系统:空调循环水系统采用一次泵变流量系统,夏季供回水温度为7°C/12°C,冬季供回水温度为45°C/40°C。空调水系统均为异程二管制。
4. 通风系统:机械强制排风系统,过渡季节可实现加大新风运行。

,图纸共13张。





以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

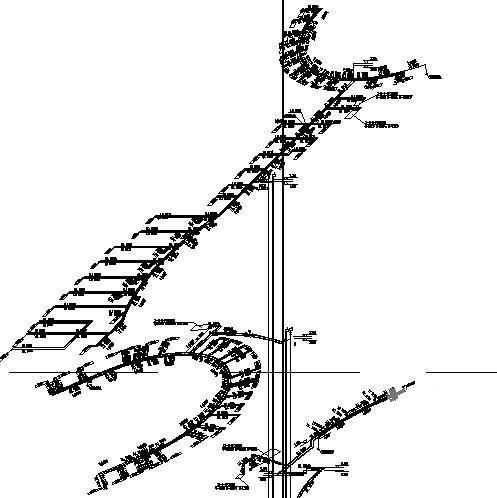

  • 游客中心设计 - 1
    游客中心设计 - 1

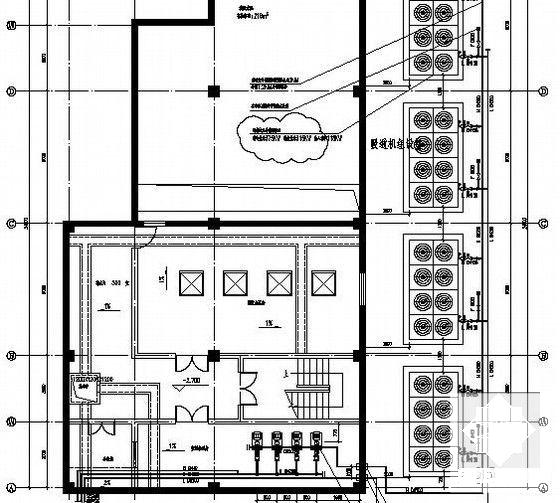

  • 游客中心设计 - 2
    游客中心设计 - 2

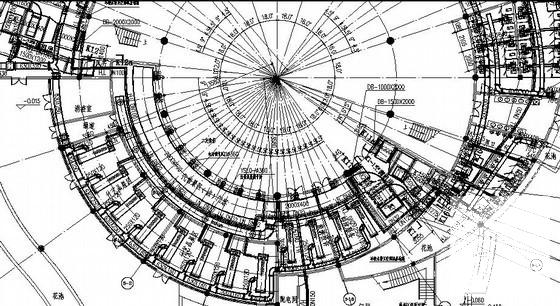

  • 游客中心设计 - 3
    游客中心设计 - 3

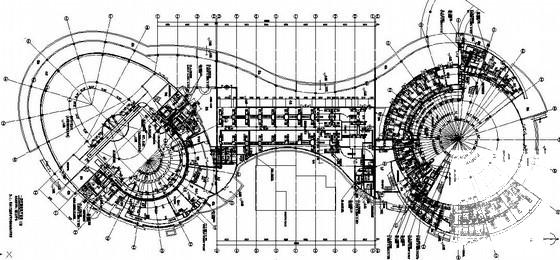

  • 游客中心设计 - 4
    游客中心设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
