5层大学科研中心空调通风设计施工大样图

附件详情

一、项目概要：
该项目为湖北省某大学科研中心，建筑面积51960平方米，地上5层，地下1层。分为4个楼区。
二、设计内容
1. 区域中央空调

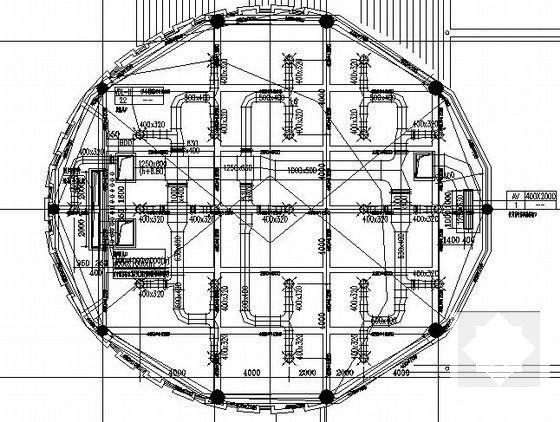

180座报告厅采用变冷媒流量多联空调系统，新风通过全热交换器经与排风进行热交换后送入室内。采用风冷热泵型屋顶式空调机组。由吊顶旋流风口和侧下回风百叶建立起上送下回的气流组织。
石油博物馆采用柜式分体式接风管型空调机组。送风系统由送风风管、消声器、风阀和上
2. 机械通风系统

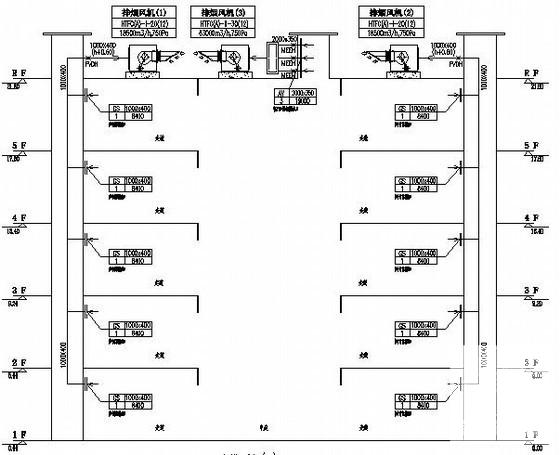

本实验楼通风系统为机械排风、自然补风。该项目实验室比较多，类型各异。根据具体情况设计了不同的排风方式，各房间主要设置了全面性排风系统（包括排气扇排风和屋面排风风机+吊顶排风口的排风系统......

，图纸共28张。
