2层物流中心空调通风设计施工大样图
- 设计详细说明：有
- 建筑类别：工业建筑
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 参考图纸：9张
- 设计年代：近代
- 设计内容：空调,通风,防排烟,冷热源
- 冷热源：电动压缩式冷水机组
- 空调系统：空气-水系统
- 水系统：双管制,闭式
- 项目所在地：四川
附件详情
- 设计及施工说明
- 排烟(兼排风) 平面布置图
- 空调风管系统平面图
- 屋顶空调设备及管道平面布置图]
- 屋顶空调设备基础平面布置图
- 空调水系统流程图
- FP1风机盘管安装大样
- XF1新风机组安装大样
附件详情
稿件为成都某物流中心空调通风设计施工图纸，建筑共两层，局部夹层。
设计范围为对一、二层作消防排烟。对夹层设中央空调，空调面积约为1200平方米。空调风系统采用风机盘管加新风系统。空调水系统采用双管制闭式系统……
，图纸共9张。

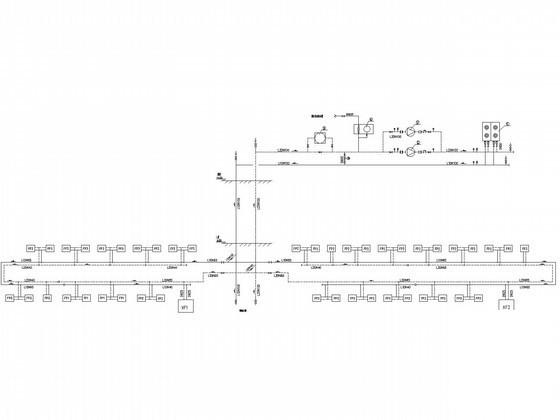

空调水系统原理图

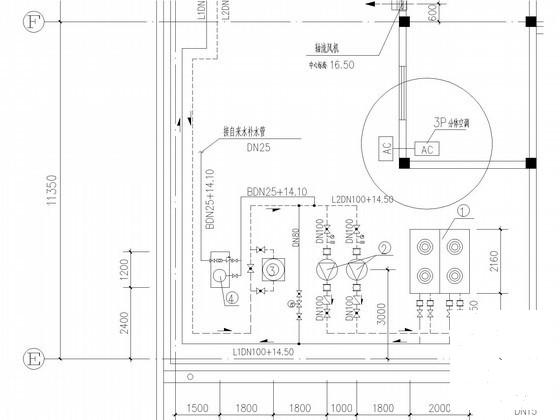

屋顶空调设备及管道平面布置图

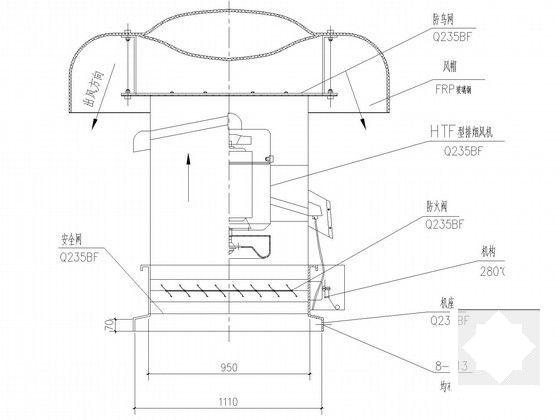

屋顶排烟风机大样图

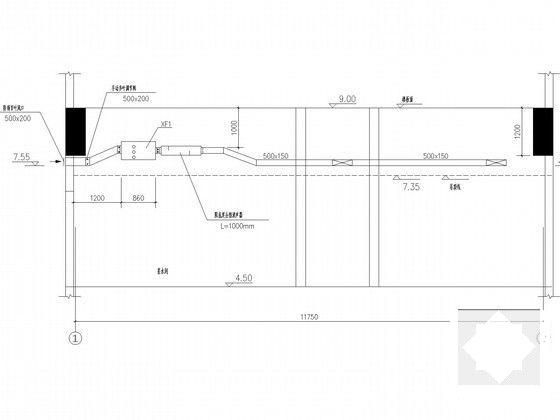

XF1新风机组安装大样
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
物流中心设计 - 1 -
物流中心设计 - 2 -
物流中心设计 - 3 -
物流中心设计 - 4 -
物流中心设计 - 5 -
物流中心设计 - 6
以上是部分截图，请下载附件后查看完整高清内容
