各式防撞栏杆构造图纸52张CAD(钢筋布置图).dwg

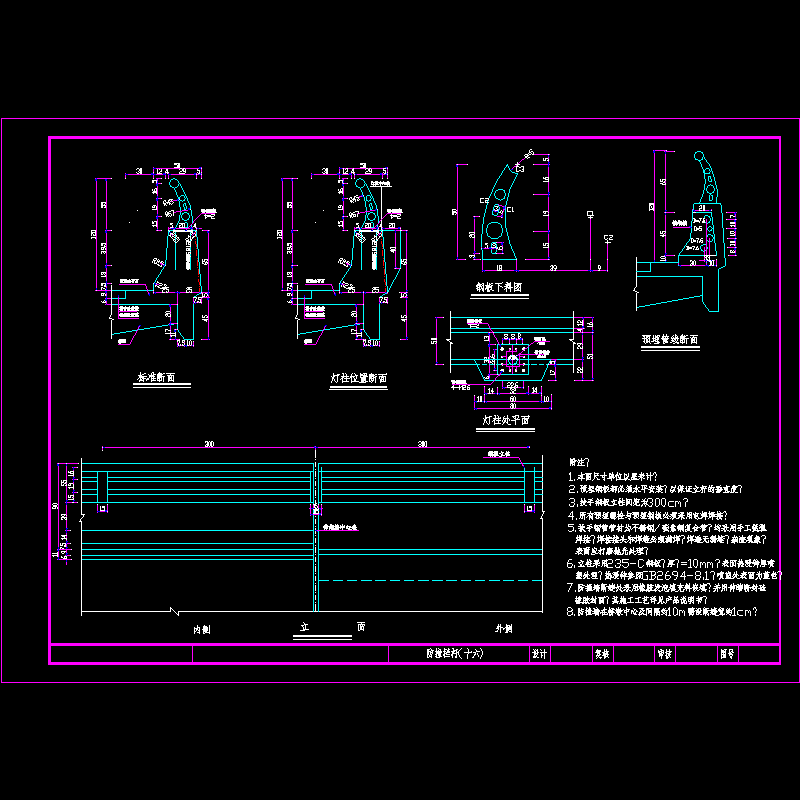

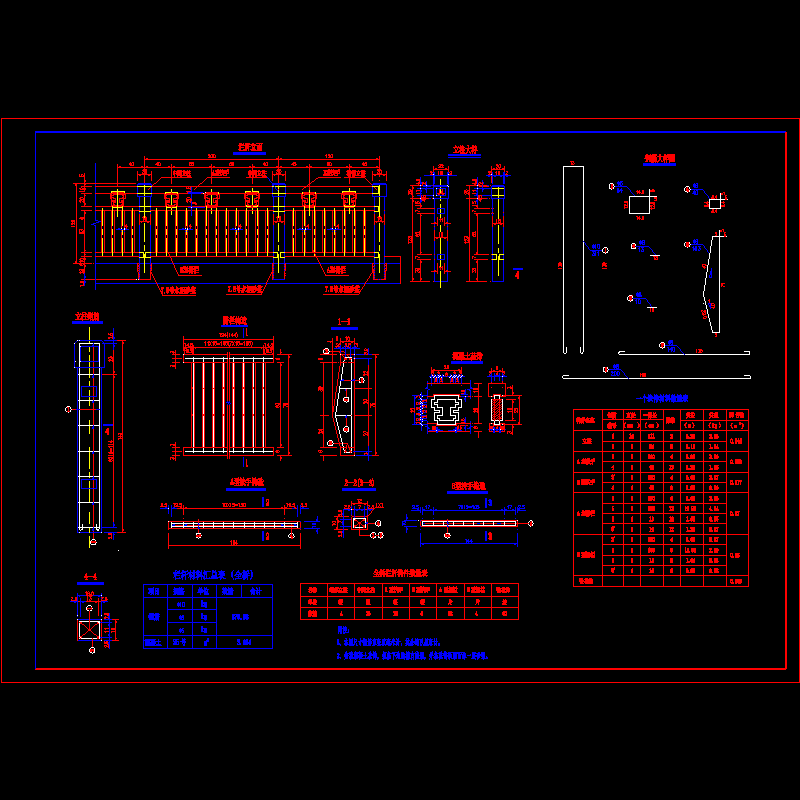

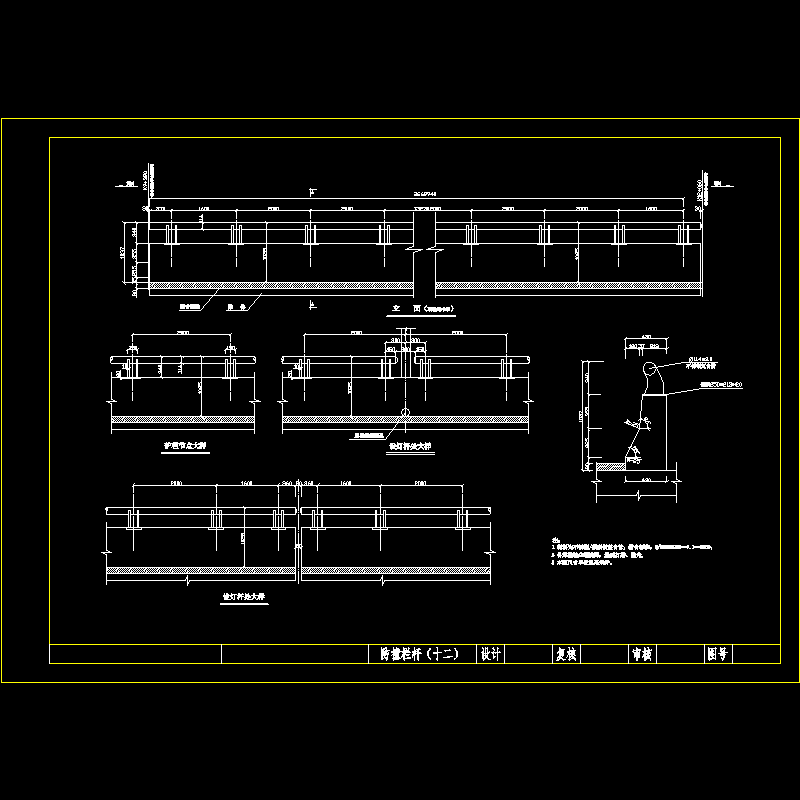

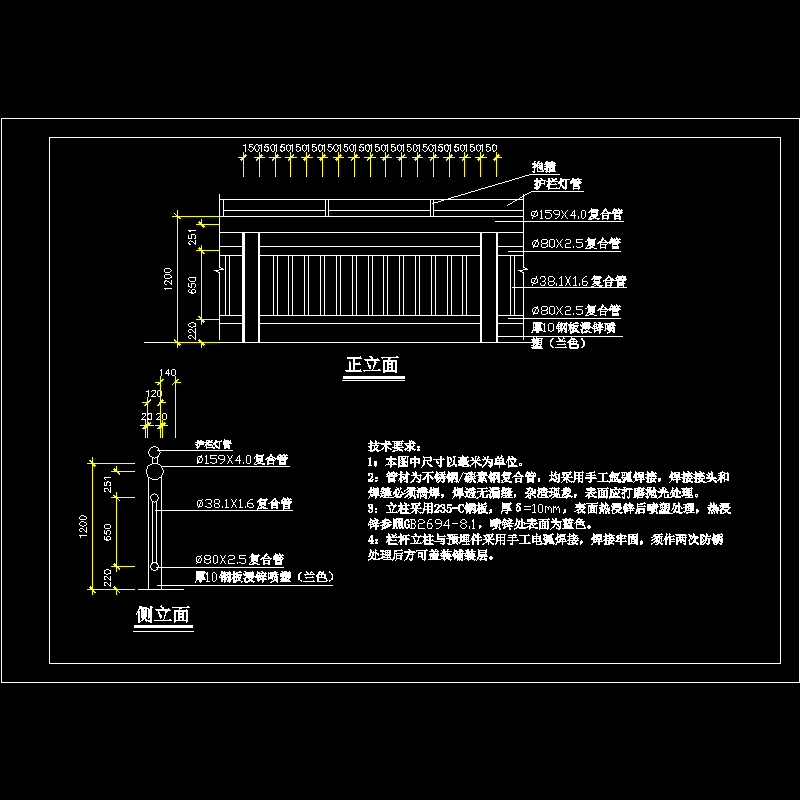

图纸含防撞栏杆CAD图52张，有中央防撞墙钢筋布置图、边防撞墙钢筋布置图、栏杆构造图，材料有不锈钢及碳素钢复合管、矩形钢管和扁铁相结合的形式、混凝土就地浇注等。 　　大中桥每种护栏节段中线处,设一道2cm宽的横向半断缝,并以沥青麻絮填塞。防撞栏杆混凝土就地浇注，但在浇注边板悬臂板混凝土时，需先布设图示N3，N4，N8和N5钢筋，栏杆立柱间距3米。栏杆预埋钢板精度为轴线 5毫米。N2与预埋钢板焊接连接。管材为不锈钢及碳素钢复合管，均采用手工氩弧焊接，焊接接头和焊缝必须满焊，焊透无漏缝，杂渣现象，表面应打磨抛光处理。立柱采用235-C钢板，厚δ=10mm，表面热浸锌后喷塑处理，热浸锌参照GB2694-8.1，喷锌处表面为蓝色。栏杆立柱与预埋件采用手工电弧焊接，焊接牢固，须作两次防锈处理后方可盖装铺装层。栏杆采用焊接矩形钢管和扁铁相结合的形式。 　　……共计52张
