4层办公楼(七度抗震)建筑施工CAD图纸

  • 工程设计年代:近代-11
  • 图纸设计深度:施工图
  • 建筑设计面积:4999.9平方米
  • 占地面积:1783.42平方米
  • 建筑高度:22.75米
  • 建筑层数:4
  • 设计效果图:无

附件详情

XX公安交XX安大队警务用房
位于XX市XX区新店镇XX村
建设单位:XXX市公安局
4. 工程规模: 地上总建筑面积:4999.9m2 ; 其中办公楼建筑面积 4707.18m2 ; 摩托车检测楼建筑面积 269.55m2 ;门卫建筑面积 23.17m 2;
建筑层数:办公楼地上四层;摩托车检测楼地上一层;门卫地上一层;
建筑总高度: 办公楼室外地面至屋脊22.75m;摩托车检测楼室外地面至屋面顶面5.1m;门卫室外地面至屋面顶面5.1m;
建筑占地面积:1783.42m2 ;其中办公楼占地面积 1490.7m2 ; 摩托车检测楼占地面积 269.55m2;门卫占地面积 23.17m2;
5. 功能布局: A 办公楼:
一层为大厅,值班室,办证、违章处理大厅,车驾管档案,群众接待,餐厅,厨房,洗衣房,卫生间;二层为办公室,档案室,事故分析室,驾驶员再教育室(兼大会议室),健身房,文体活动室,卫生间;三层为办公室,交通监控分中心,值班,枪械,小会议室,休息室,警官之家,阅览室,卫生间;四层为备勤室,卫生间;
B 摩托车检测楼:一层为检测车间,值班室,休息室,配电间,卫生间;
C 门卫:一层为门卫室,休息室;
6. 建筑等级地上三级。7. 主体结构合理使用年限50年;8. 建筑防火分类:多层公共建筑,耐火等级二级。9. 上部结构体系:框架结构,抗震设防烈度 7度。

总平面图 绿化 平面布置图 设计说明 办公楼一层平面图 办公楼二层平面图 办公楼三层平面图
办公楼顶层平面图 节点大样图 门窗大样图 厨房布置图 W1W2W3卫生间大样图
残疾人卫生间大样图 立面图 I-I剖面图 T2楼梯剖面图 墙身剖面图 T1楼梯平面图 T2楼梯平面图
T1楼梯剖面图 门窗表一 门窗大样图 节点大样图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

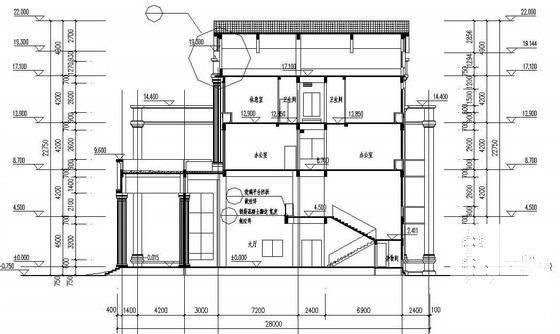

  • 4层办公楼(七度抗震)建筑施工CAD图纸 - 1
    第 1 张图

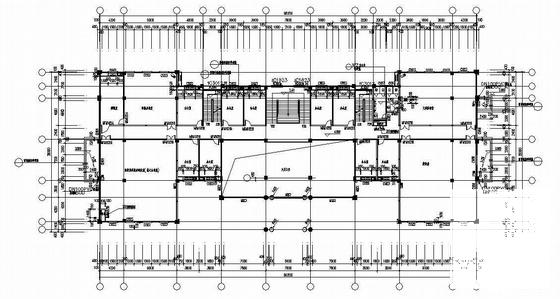

  • 4层办公楼(七度抗震)建筑施工CAD图纸 - 2
    第 2 张图

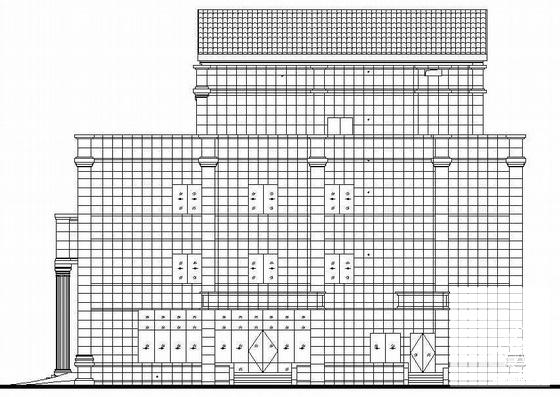

  • 4层办公楼(七度抗震)建筑施工CAD图纸 - 3
    第 3 张图

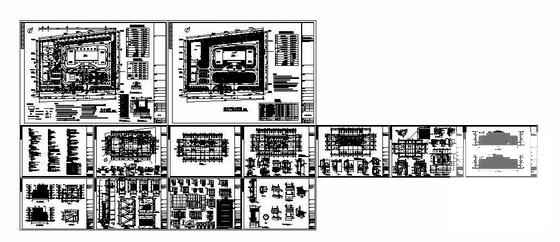

  • 4层办公楼(七度抗震)建筑施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
