24834平米3层游泳馆建筑暖通空调全套设计施工大样图

  • 附件设计说明:有
  • 建筑类别:体育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:24834平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:31张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源,动力
  • 冷热源:电动压缩式冷水机组,空气源热泵,锅炉,空气调节器
  • 空调系统:全空气系统,空气-水系统
  • 采暖系统:热水辐射
  • 水系统:单式泵,定流量,异程式
  • 送风方式:喷口送风
  • 节点大样:集分水器
  • 项目所在地:江苏
附件详情
  • 暖通空调设计总说明
  • 暖通空调设计统一图例
  • 地下室空调通风平面图
  • 首层空调通风平面图
  • A-A空调通风剖面图
  • 制冷机房水系统原理图
  • 风冷热泵水系统原理图
  • 空调末端接管大样图
  • 制冷机房大样图
  • 防火阀及机房吸音墙安装详图
  • 通风机及风机盘管安装详图
  • 室内水管支吊架详图
  • ......
附件详情
一、项目概要:
该项目位于江苏省,建筑面积约共24834平方米,建筑物高度23.3米。地下1层,地上1层(局部夹层3层)......
二、冷热源:
1.采用多联式空调系统。
2.采用风冷热泵系统。
3.游泳馆采用水冷中央空调系统。
4.热源由燃气锅炉房提供供回水温度为60/50°C的采暖热水......
三、空调系统:
1.中央空调系统采用一级泵定流量设计。
2.冷冻水系统水平及垂直管道均为异程式设计。
3.训练池区均采用全空气式系统。采用喷口送风,上部集中回风。
4.活动用房等房间采用风机盘管加独立新风系统。
5.大空间采用冷风柜全空气系统,上送上回......
四、采暖系统:
游泳馆比赛池及训练池的池岸敷设地板辐射采暖系统......
五、通风排烟系统:
1.地下室设备房通风系统兼消防排烟,设机械补风系统,补风量>排风量50%。
2.公共卫生间均设机械排风系统,各层独立排出。
3.各房间排烟风量按每平方60m3/h计算,风机选择按最大防烟分区每平方120m3/h计算......

图纸共31张。

江苏游泳馆建筑暖通空调全套设计施工

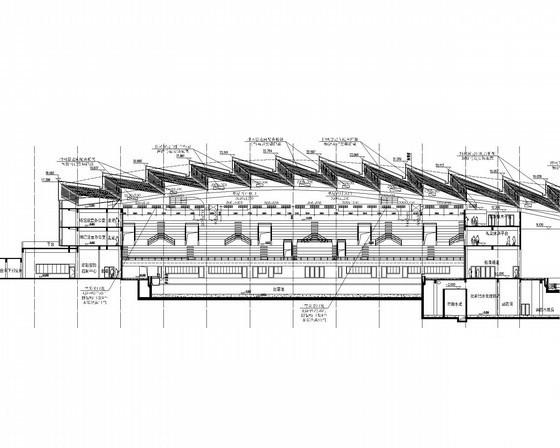

空调通风剖面图

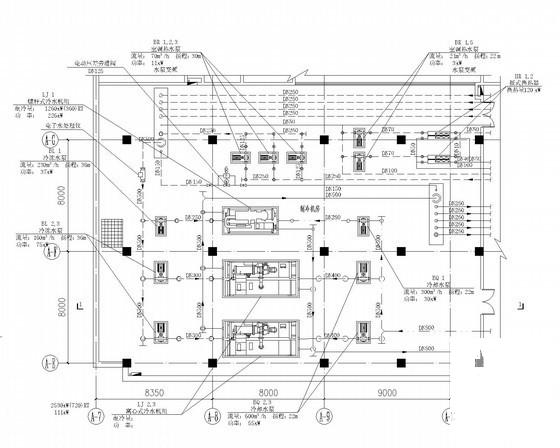

制冷机房平面图
风冷热泵水系统原理图
空调设备控制原理图
通风平面图
制冷机房水系统原理图
多联式空调系统图

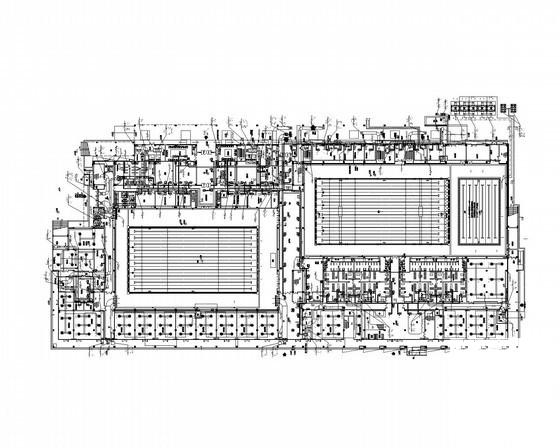

空调平面图
以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 建筑暖通空调设计 - 1
    建筑暖通空调设计 - 1
  • 建筑暖通空调设计 - 2
    建筑暖通空调设计 - 2
  • 建筑暖通空调设计 - 3
    建筑暖通空调设计 - 3
  • 建筑暖通空调设计 - 4
    建筑暖通空调设计 - 4
  • 建筑暖通空调设计 - 5
    建筑暖通空调设计 - 5
  • 建筑暖通空调设计 - 6
    建筑暖通空调设计 - 6
  • 建筑暖通空调设计 - 7
    建筑暖通空调设计 - 7
以上是部分截图,请下载附件后查看完整高清内容
