大学游泳馆采暖通风CAD图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：教育
建筑高度类型：多层建筑
建筑设计面积：8000平方米
建筑地上层数：3层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：22张
设计内容：通风,采暖,防排烟,冷热源,其它
冷热源：溴化锂吸收式机组
空调系统：全空气系统
采暖系统：散热器供暖,热水辐射,热空气幕
项目所在地：江苏

附件详情

该项目为徐州某大学游泳馆。甲方要求本栋建筑内仅设采暖及通风系统。在本建筑一般房间内设置了普通采暖系统、在游泳馆比赛厅及武术和艺术体操用房内设置了地板辐射采暖系统（地暖）、同时在游泳馆比赛厅内设置了热风采暖系统。在游泳馆比赛厅、武术和艺术体操用房内及需通风的房间内设置了机械通风系统。在消防水泵房设置了机械排烟及补风系统。该项目建筑面积约为8000平方米，地上三层，地下一层

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

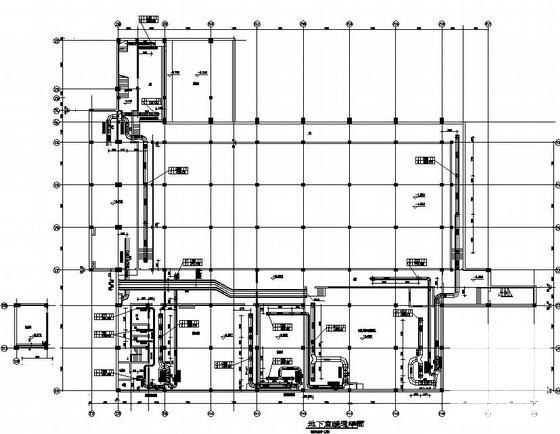

第 1 张图

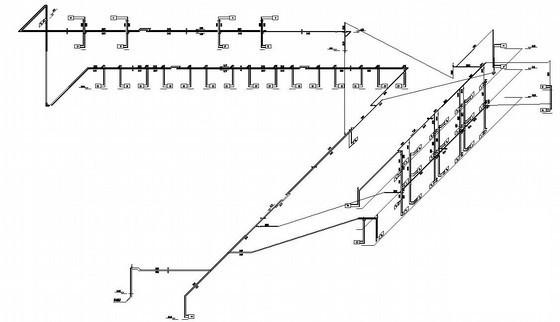

第 2 张图

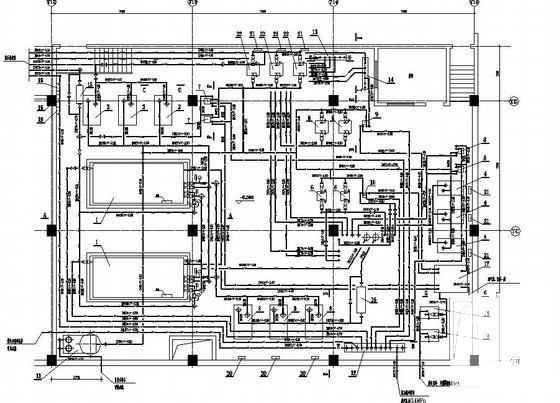

第 3 张图

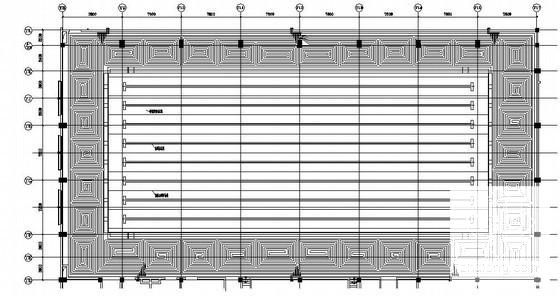

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
