3层大学游泳馆采暖通风施工图纸
- 设计详细说明：有
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑设计面积：8000平方米
- 建筑地上层数：3层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：22张
- 设计内容：通风,采暖,防排烟,冷热源,其它
- 冷热源：溴化锂吸收式机组
- 空调系统：全空气系统
- 采暖系统：散热器供暖,热水辐射,热空气幕
- 项目所在地：江苏
附件详情
该项目为徐州某大学游泳馆。甲方要求本栋建筑内仅设采暖及通风系统。在本建筑一般房间内设置了普通采暖系统、在游泳馆比赛厅及武术和艺术体操用房内设置了地板辐射采暖系统（地暖）、同时在游泳馆比赛厅内设置了热风采暖系统。在游泳馆比赛厅、武术和艺术体操用房内及需通风的房间内设置了机械通风系统。在消防水泵房设置了机械排烟及补风系统。该项目建筑面积约为8000平方米，地上三层，地下一层
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

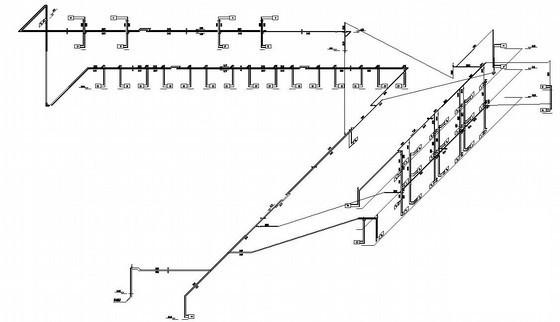

采暖通风施工图 - 1 -

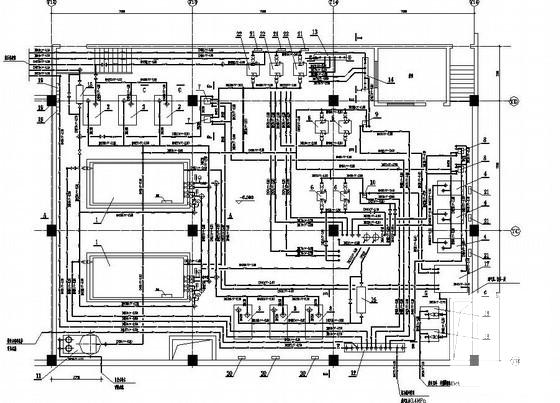

采暖通风施工图 - 2 -

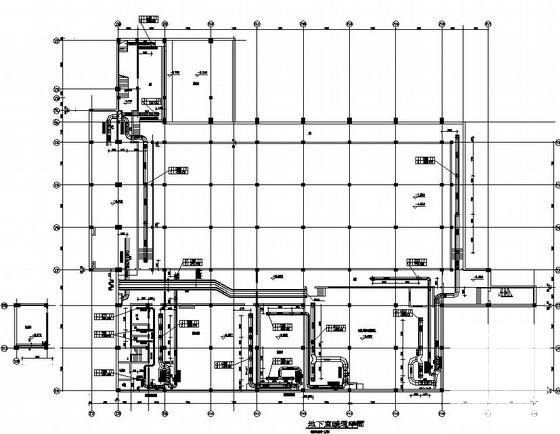

采暖通风施工图 - 3 -

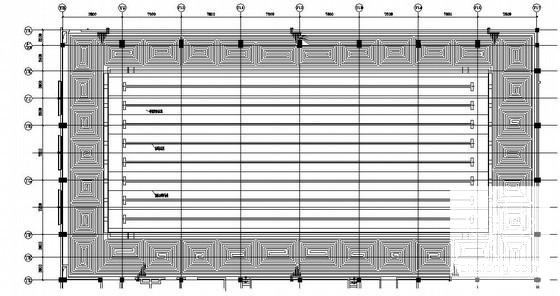

采暖通风施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-10
- 评论次数：0
- 浏览次数：0
- 文件大小：1.57 MB
- 收藏次数：0
-
文件名称：
附件-996095976757587806.rar
