281平米3层别墅地源热泵空调系统设计施工大样图
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计面积：280.8平方米
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：19张
- 设计年代：近代
- 设计内容：空调,通风,冷热源
- 冷热源：水地源热泵
- 空调系统：全水系统
- 采暖系统：热水辐射
- 送风方式：散流器送风

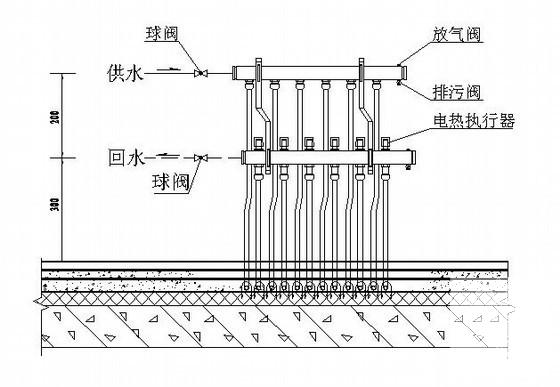

- 节点大样：集分水器,管道支吊架
- 项目所在地：上海
附件详情
- 目录
- 设计及施工总说明
- 地源热泵系统流程图
- 水处理系统图
- 机房 平面布置图

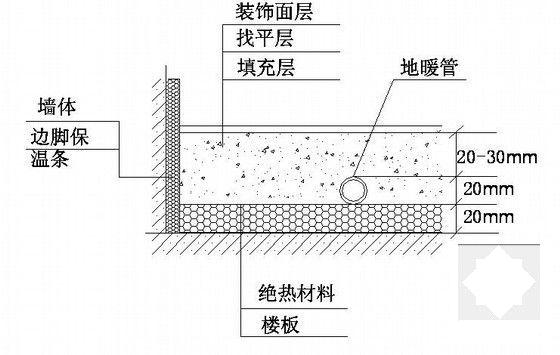

- 施工大样图
- 打井平面布置图

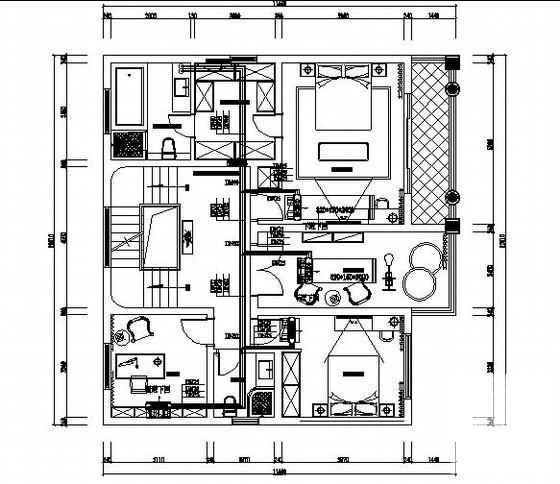

- 空调顶面布置图
- 空调平面布置图

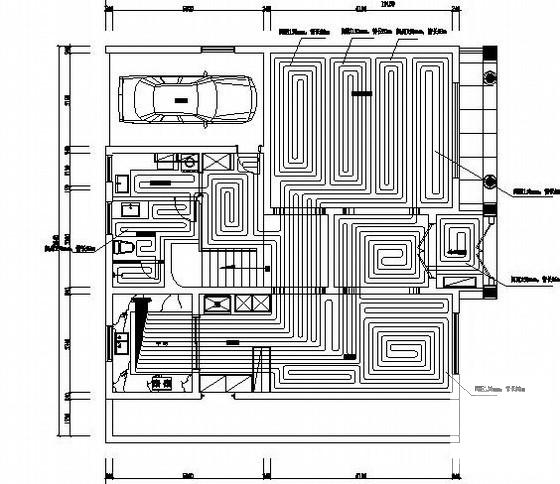

- 地暖平面布置图
附件详情
该项目为别墅建筑，建筑结构为地上三层外加阁楼。空调使用面积205m2,地暖使用面积280.8m2。该资料将完成中央空调、地板采暖设计。空调系统采用风机盘管末端承担室内冷负荷；采用地盘管辐射系统承担室内热负荷。
，图纸共19张。

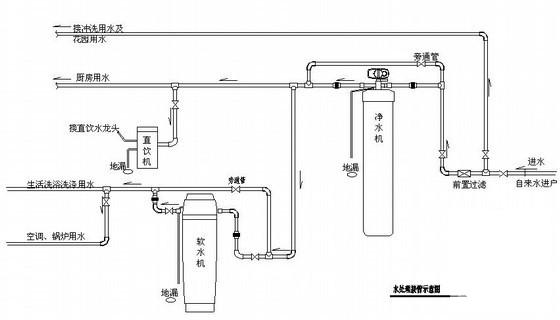

水处理接管示意图
设计施工图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
地源热泵空调系统图 - 1 -
地源热泵空调系统图 - 2 -
地源热泵空调系统图 - 3 -
地源热泵空调系统图 - 4 -
地源热泵空调系统图 - 5 -
地源热泵空调系统图 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-27
- 评论次数：0
- 浏览次数：0
- 文件大小：1.61 MB
- 收藏次数：0
-
