高速高公路工程路基深挖路堑专项施工方案

附件详情

五、主要 施工工艺 及方法
1、场地清理
施工前应对挖方段的施工范围进行认真细致的物探工作，如发现异常，应在施工前报请相关部门核实，并落实相应的处理措施，例如拆除或改造…………
对原地面地表在开挖前按设计和地形条件进行原地面复核测量，绘制路基标准横断面图，复核设计图纸…………
对于直接挖弃路堑段的原地面，清除地表主要树木、杂草、树根等杂物，清除的腐殖土单独存放，以备弃土场恢复和防护时使用…………
2、测量放样
在工程施工前已完成导线、水准点的复测和加密点的测量，成果已报批并使用。路堑开挖之前组织测量放样边桩和用地范围，测量组进行路堑开挖线桩位放样和堑顶截水沟位置放样，用白灰洒出开挖线边线和截水沟位置，放样过程中多人复核…………
3、施作堑顶截水沟
堑顶截水沟在开挖前提前开挖并砌筑，截水沟砌筑前对砌筑用砂浆、片石材料进行试验和配合比验证工作。截水沟施工存在困难时，应在路堑堑顶开挖临时截水沟，将坡面雨水引出路堑外，临时截水沟与永久性的排水、截水系统相结合…………

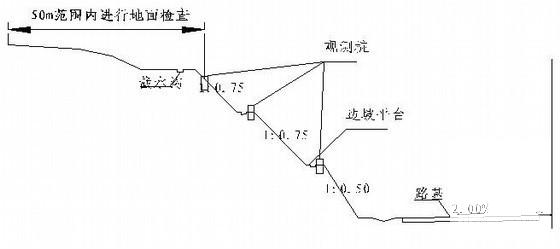

4、分级放样、分级开挖、分级防护
① 土方开挖 自上而下进行，先打通纵向机械施工通道，再展开作业平台，从一侧开始依次顺序分层机械开挖，严禁乱挖、超挖，严禁掏洞取土…………
②深路堑开挖分层厚度一般为3～4m，结合设计图纸边坡台阶高度，不得超挖、乱挖，不挠动边坡及影响边坡稳 定…………
③深挖方路堑开挖时如发现土层性质有变化，及时通知试验人员取土进行相关的试验检测，并报驻地监理工程师…………
④深挖方路堑挖土方路段按技术施工规范要求布设位移观测桩，并加强测量监控…………
⑤严格控制边坡率，边开挖边修整、防护，防止雨水冲刷而影响边坡的稳定性…………
5、边坡及路床面整修
边坡应从开挖面往下分段修整，每下挖2-3m，宜对新开挖边坡刷坡，同时清除危石及松动石块。边坡修整每20米一个断面，修整边坡应以放样的各个断面为准，每20米为一个样板，如此修整下去…………
直线段路床面每15～20米放设放设路基中线桩及两侧土路肩边桩，曲线段每10～15米放设路基中线桩及两侧土路肩边桩，在两侧土路肩边桩和中线桩上做出设计标高，施工人员拉起施工绳，欠挖部分采用挖掘破碎头凿除，超挖部分应采用无机结合料稳定碎石和级配碎石填平碾压密实，采用人工配合机械找平…………
7、路基防护施工
路基防护及排水工程施工须严格按设计图纸及规范进行施工，与路基开挖施工时，要穿插有序的进行施工。本段的边坡防护为浆砌片石护面墙，简单说明如下：
（1）浆砌片石护面墙工艺：
1、方格防护施工前，坡面整修必须符合要求，按图纸所示进行施工放样，浅挖框架式护坡基槽，并进行人工夯实，支砌片石护坡，边砌筑边清除砌筑残留物…………
2、护面墙施工时，应根据放样点，立杆挂线或样板挂线控制，并经常复核验证，以保持线形顺适，砌体平整…………
3、护面墙修筑前先清除边坡松动岩土，清出新鲜面，边坡上的凹陷部分挖出台阶后，用与墙体相同的圬工砌补。墙背与坡面密贴结合，砌体咬口紧密错缝，泄水孔分布均匀、砂浆饱满。设伸缩缝和沉降缝，分段砌筑，砌筑时自下而上逐层与墙体同步进行…………
（2）浆砌片石拱形护坡工艺：
当基坑开挖经检验合格后，进行支砌时，采用分层座浆砌筑，砌筑时，先在下层砌体面铺一层厚薄均匀的砂浆，压下砌石，使砌石完全稳定在砂浆层上，直至灰缝表面出现水膜，但注意，在砌筑时，不应振动下层，不得在已砌好的砌体上抛掷翻转或敲击石块。在砌筑过程中必须两面立杆挂线或样板挂线，外面线应顺直整齐，逐层收坡，砌筑过程中，应经常校核各部尺寸，保证符合设计图纸要求。砌筑工作因故中断后，再进行砌筑时，应先将其表面加以清扫、湿润，再进行座浆支砌。工作段的分段位置宜在伸缩缝和沉降缝处。砌体的沉降缝、伸缩缝、泄水孔等应符合图纸规定或监理工程师的指示要求…………
预制砼拦水块安砌稳固，顶面平整，缝宽均匀，勾缝密实，线条直顺，曲线圆滑美观。抹面须光滑平顺…………
8、排水工程施工
因该段为深挖路堑施工，施工前，要先做好截水沟等排水防渗设施，确保各施工层表面在施工中没有积水。临时排水设施要与永久性排水设施相结合，水流不得排入农田、耕地，污染自然水源，不得引起淤积和冲刷。根据实际情况，本段开挖前先施工坡顶的临时截水沟，以满足坡面排水的要求…………
