3层框架结构别墅结构CAD施工图纸(建筑带阁楼)

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 地下室功能:其他
  • 参考图纸:18张
  • 设计年代:近代

附件详情


附件详情:该项目为别墅项目,结构类型为框架结构,基础形式为独立基础,抗震设防烈度为6度,地面粗糙度为B类,场地为Ⅲ类。

该资料包含:结构设计总说明,基础施工图,独基详图,地下室施工图,梁、板、柱施工图,细部详图及建筑图等共计18张图。
等共计15张图。

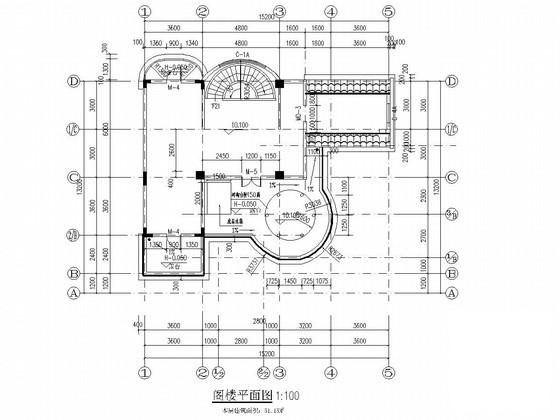

阁楼平面图

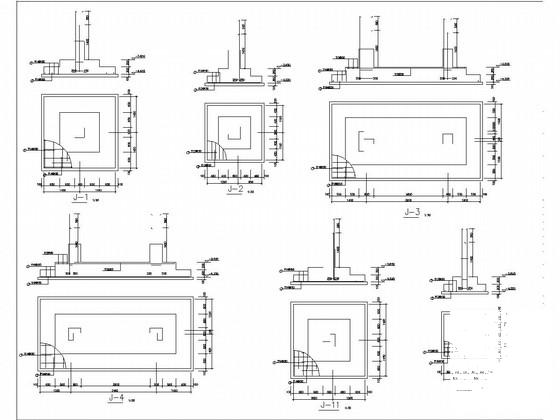

独基详图

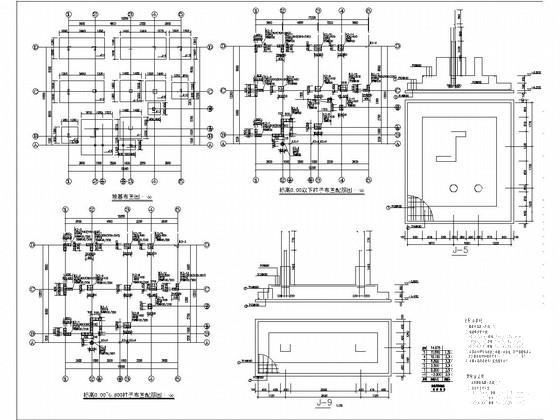

基础施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 3层框架结构别墅结构CAD施工图纸(建筑带阁楼) - 1
    第 1 张图
  • 3层框架结构别墅结构CAD施工图纸(建筑带阁楼) - 2
    第 2 张图
  • 3层框架结构别墅结构CAD施工图纸(建筑带阁楼) - 3
    第 3 张图
  • 3层框架结构别墅结构CAD施工图纸(建筑带阁楼) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
