空间钢梁(桁)架结构非洲馆结构CAD施工图纸

  • 建筑类别:文化
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:5年
  • 建筑设计结构形式:钢结构
  • 钢结构:桁架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.20kN/平方米
  • 参考图纸:14张

附件详情

本图纸为上海世博会非洲馆的结构施工图,该项目为空间钢梁(桁)架结构体系。本建筑为临时建筑,使用年限为1年,结构重要性系数为0.9,7度设防。
该资料包含:结构设计总说明、基础布置图、基础详图、钢柱定位图、结构布置图、柱间支撑布置图、墙梁布置图、桁架立面图、楼梯结构布置图、 节点详图 等共14张图纸。

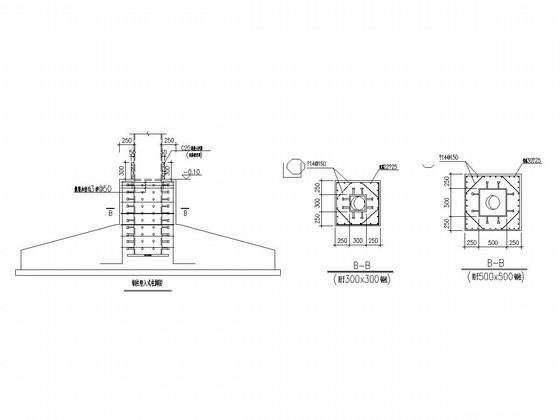

基础大样图

钢柱定位图

屋面结构布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

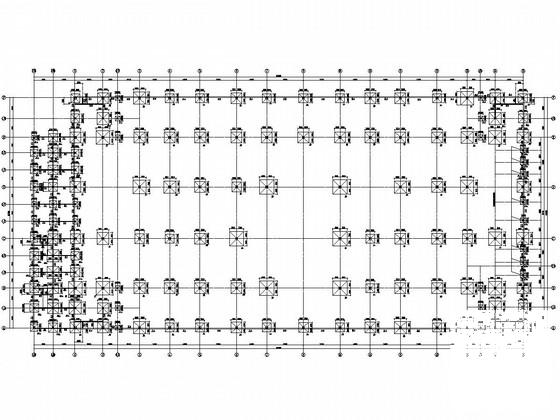

  • 空间钢梁(桁)架结构非洲馆结构CAD施工图纸 - 1
    第 1 张图
  • 空间钢梁(桁)架结构非洲馆结构CAD施工图纸 - 2
    第 2 张图
  • 空间钢梁(桁)架结构非洲馆结构CAD施工图纸 - 3
    第 3 张图
  • 空间钢梁(桁)架结构非洲馆结构CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
