3层门式钢架厂房结构CAD施工图纸

附件详情

该项目是重庆某厂房项目，地上三层，门式刚架结构，建筑抗震设防类别为丙类，建筑结构安全等级为二级，所在地区的抗震设防烈度为6度，设计基本地震加速度值为0.05g，设计地震分组为第一组，场地类别：ⅠⅠⅠ类，特征周期Tg=0.45sec。

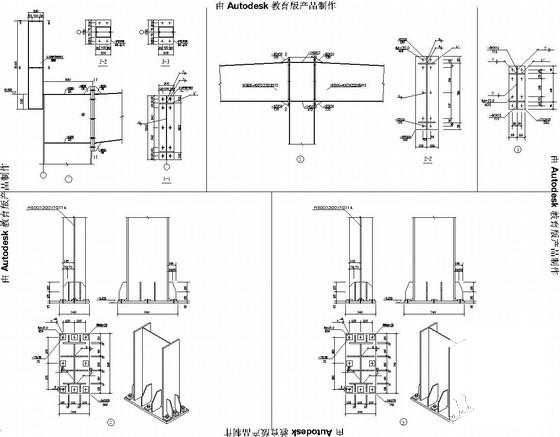

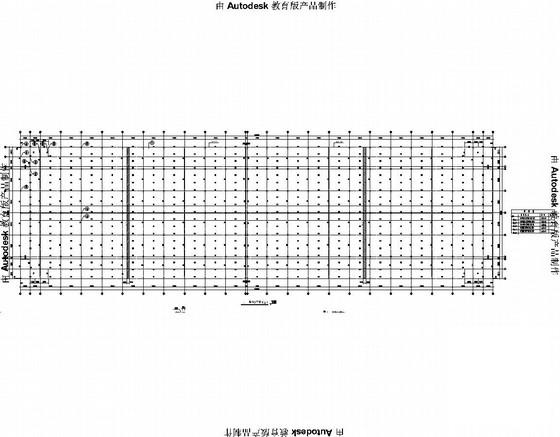

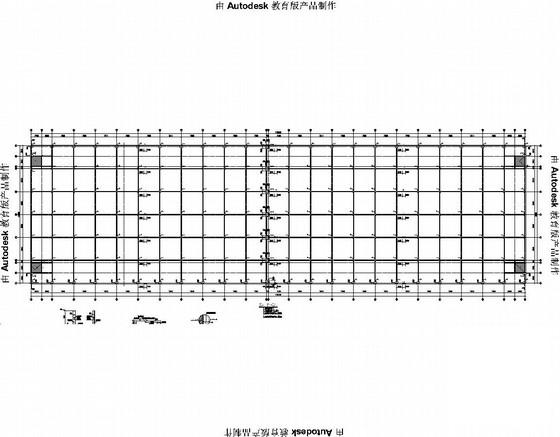

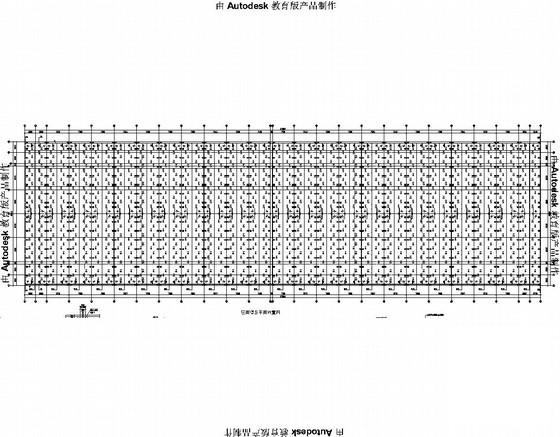

该资料包含：钢结构设计总说明，基础平面布置图，基础说明及大样，地脚螺栓平面布置图，柱平面布置图，二，三层结构平面布置图，梁梁连接节点，梁柱连接节点，屋面檩条 平面布置图 ，钢架节点设计图，钢架图，楼梯图等共计17张图。
分享投稿时间：近几年。
