物流园大门双钢拱-索膜组合结构CAD施工图纸(平面布置图)

  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构,桁架,膜结构
  • 结构安全等级:二级
  • 结构最大跨度:60m
  • 风压:0.65kN/平方米
  • 雪压:0.20kN/平方米
  • 参考图纸:21张

附件详情

建筑设计总说明、总平面图、平面图、剖面图、立面图、俯视图、钢结构设计总说明、基础、抗剪桩 平面布置图 、基础立面图、俯视图、基础剖面图、钢拱及桁架布置图、钢拱侧立面图、钢拱截面布置及编号图、钢管支架结构说明及构造示意图、字体支架详图、膜结构三面视图、膜结构轴测图、膜 结构设计说明 、膜结构节点共21张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

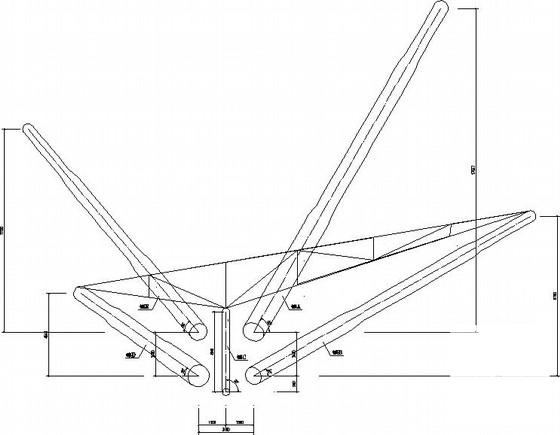

  • 物流园大门双钢拱-索膜组合结构CAD施工图纸(平面布置图) - 1
    第 1 张图

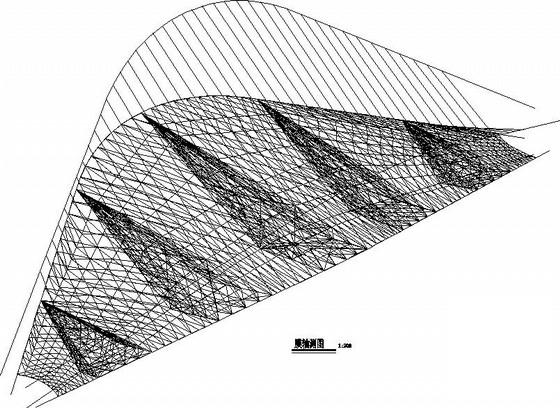

  • 物流园大门双钢拱-索膜组合结构CAD施工图纸(平面布置图) - 2
    第 2 张图
  • 物流园大门双钢拱-索膜组合结构CAD施工图纸(平面布置图) - 3
    第 3 张图
  • 物流园大门双钢拱-索膜组合结构CAD施工图纸(平面布置图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
