5层钢结构商场建筑施工CAD图纸（学生作业）

附件详情

该工程位于某市中心黄金地段，北、东两面为环城观光路，西临商业步行街，中轴线与市商业巨头-金鹰国际购物中心文化广场遥遥相对，占地面积1320平方米，工程总建筑面积为6600平方米，其中主体五层，建筑女儿墙顶标高24.00m。各层功能布置， 1～4层为商场，5层为现代化写字楼，第5层部分空间绿化成为休闲茶座活动中心， 具有现代化城市气息的开放空间，完美地体现了人性化的和谐。

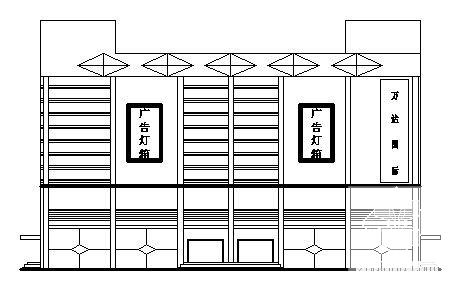

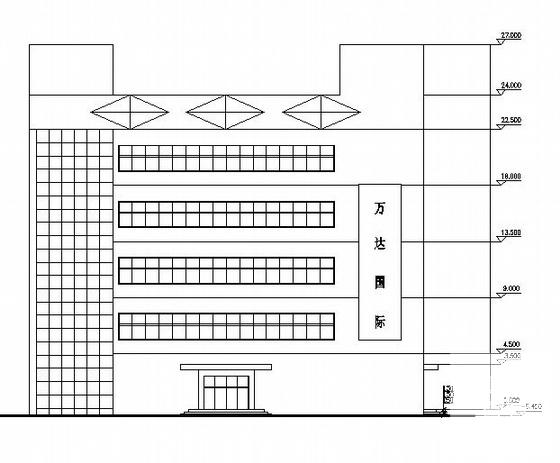

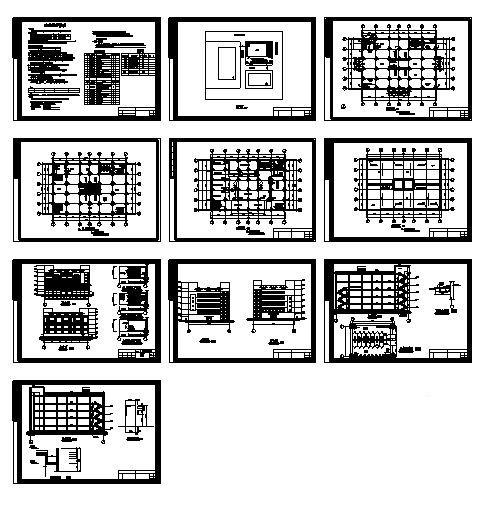

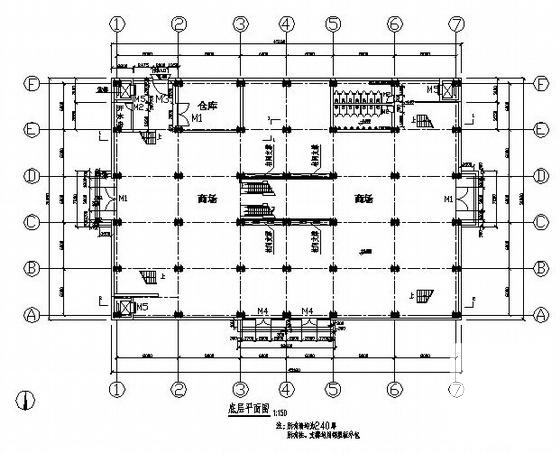

本套资料包含资料目录、设计说明、门窗表、总平面图、各层建筑平面图、立面图、剖面图、卫生间大样、楼梯大样、部分 节点详图 等，共10张图纸
