3层钢筋混凝土框架住宅楼结构CAD施工图纸(基础平面图)
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.5kN/平方米
- 雪压：0.1kN/平方米
- 参考图纸：16张
- 设计年代：近代
附件详情
本图纸某甲级院设计的某小区住宅楼结构施工图。轴线为53480X14580
主要该资料包含
结构设计说明
、二层梁配筋图、屋顶层梁配筋图、二层结构平面及板配筋图及屋顶结构平面及板配筋图、基础顶~标高-0.070m柱平法布置图、屋顶柱平法布置图、基础平面图、
楼梯详图
等共16张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

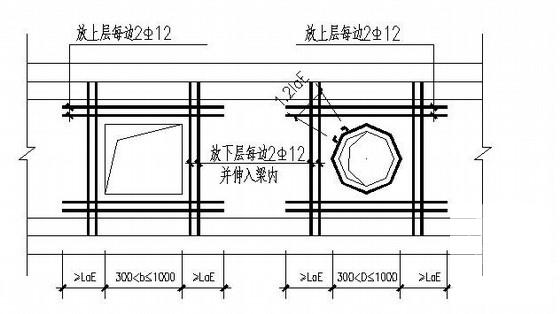

第 1 张图 -

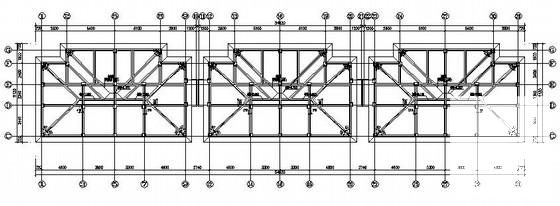

第 2 张图 -

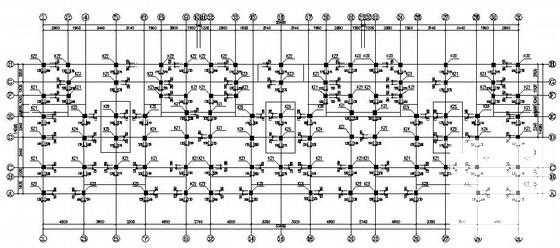

第 3 张图 -

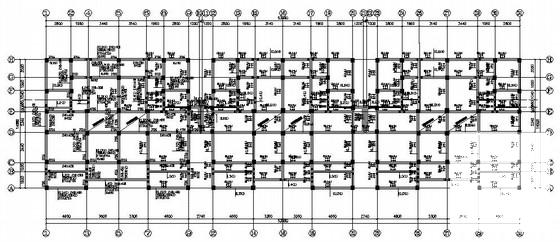

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-23
- 评论次数：0
- 浏览次数：0
- 文件大小：0.96 MB
- 收藏次数：0
-
文件名称：
附件-995876895758068505898.rar
