地下1层地上29层商务办公楼剪力墙结构CAD施工图纸

  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:29层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 风压:0.55kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:其他
  • 参考图纸:19张
  • 设计年代:近代

附件详情

该项目位于南昌市。采用剪力墙结构,抗震等级:框架三级,剪力墙三级。地面粗糙度为:C类。
结构整体分析:高层建筑结构空间有限元分析与计算软件 SATWE。
该项目按现行国家设计标准进行设计,施工时除应遵守本说明及各设计图纸说明外,尚应严格执行现行国家及地方的有关规范或规程。
该资料包含:
结构设计总说明、剪力墙柱平面配筋图、板配筋图、梁配筋图、屋面层板配筋图、屋面层梁配筋图、小屋面梁、板配筋图、楼梯及大样详图共19张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 地下1层地上29层商务办公楼剪力墙结构CAD施工图纸 - 1
    第 1 张图

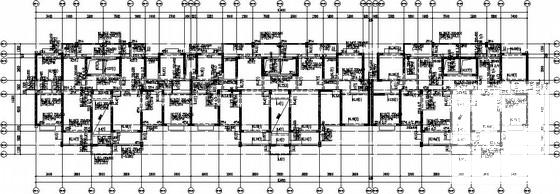

  • 地下1层地上29层商务办公楼剪力墙结构CAD施工图纸 - 2
    第 2 张图

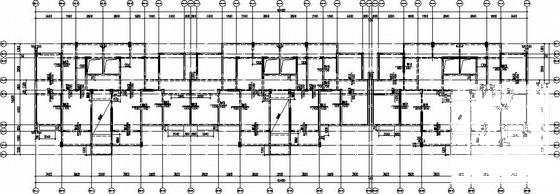

  • 地下1层地上29层商务办公楼剪力墙结构CAD施工图纸 - 3
    第 3 张图
  • 地下1层地上29层商务办公楼剪力墙结构CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
