商务地上17层办公楼弱电智能系统电气CAD施工图纸(地下1层,二级负荷)

  • 建筑类别:办公, 商业, 科研
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:21594.17平方米
  • 建筑地上层数:17层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:53张
  • 设计年代:近代
  • 地下室用途:车库, 其它
  • 节点大样:弱电设备, 其它
  • 负荷等级:二级
  • 防雷等级:第三类
  • 火灾保护分级:一级
  • 项目所在地:上海
  • 弱电设计:入侵报警系统, 视频监控系统, 出入口控制系统, 停车场管理系统, 建筑设备监控系统, 综合布线系统, 通信系统, 有线电视和卫星接收系统, 广播系统, 信息网络系统, 公共信息显示系统, 智能化集成, 机房工程, 其它

附件详情

  • 1.综合布线/有线电视系统图
  • 2.背景音乐系统图
  • 3.闭路监控(模拟)系统图
  • 4.闭路监控(网络)系统图
  • 5.安全防范系统图
  • 6.停车场管理设备管线图
  • 7.公共信息发布系统图
  • 8.大门车辆管理系统图
  • 9.摄像机安装大样图
  • 10.信号防雷系统图
  • 11.门禁安装示意图
  • 12.系统集成结构图
  • 13.楼宇自控(BA)系统图
  • 14.BA原理图
  • 15.静电地板大样图
  • 16.安防总平面图
  • 17.地下室安防平面图
  • 18.BA施工平面图
  • 19.机房层BA施工平面图

附件详情

该附件是商务办公楼弱电智能系统电气施工图纸,总共53张。
环保科技写字楼总占地面积6185平方米,总建筑面积21594.17平方米,地下机动车停车位129个,办公楼共有南侧主出入口、东侧和西侧2个次出入口,分别有1个地下车库入口和1个地下车库出口,裙楼共3层,一层为营业厅、餐厅及厨房区,二层为中餐厅、办公配套区,主楼17层,3层以上为商务办公区。
设计范围:1、综合布线系统;2、楼宇自控系统;3、有线电视系统;4、背景音乐系统;5、安全防范系统;6、停车管理系统;7、信息发布系统;8、机房工程;9、系统集成系统;10、综合管路系统等。

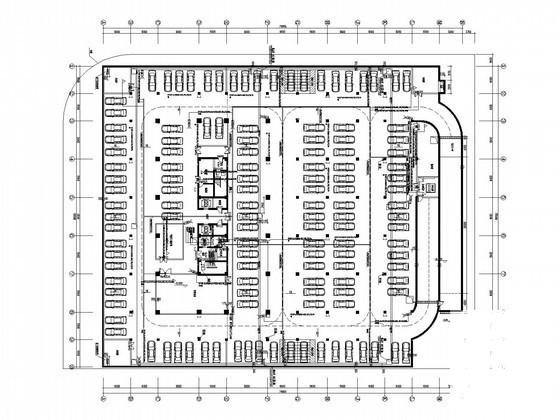

一层安防平面图

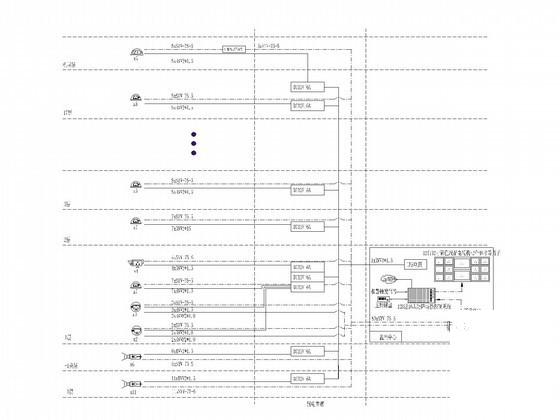

闭路监控(模拟)系统图

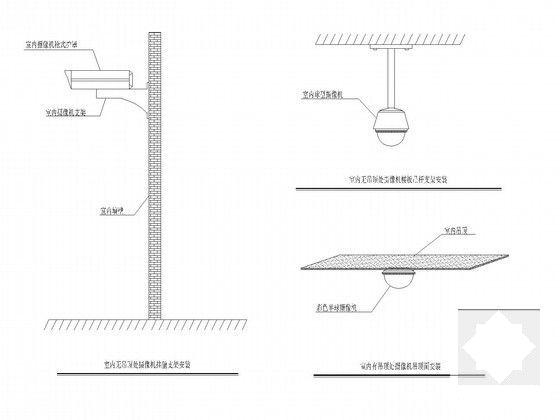

摄像机安装大样图

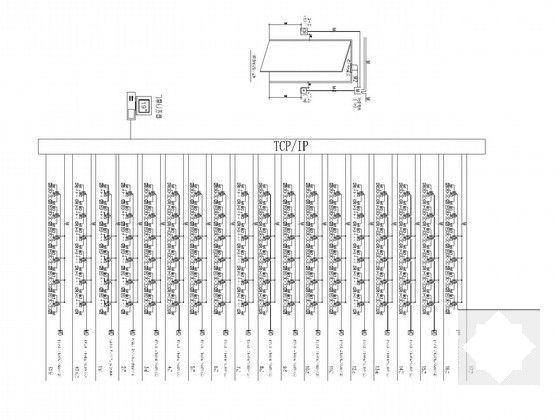

门禁系统图

公共信息发布系统图

停车场管理设备管线图

信号防雷系统图

静电地板大样图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 商务地上17层办公楼弱电智能系统电气CAD施工图纸(地下1层,二级负荷) - 1
    第 1 张图
  • 商务地上17层办公楼弱电智能系统电气CAD施工图纸(地下1层,二级负荷) - 2
    第 2 张图
  • 商务地上17层办公楼弱电智能系统电气CAD施工图纸(地下1层,二级负荷) - 3
    第 3 张图
  • 商务地上17层办公楼弱电智能系统电气CAD施工图纸(地下1层,二级负荷) - 4
    第 4 张图
  • 商务地上17层办公楼弱电智能系统电气CAD施工图纸(地下1层,二级负荷) - 5
    第 5 张图
  • 商务地上17层办公楼弱电智能系统电气CAD施工图纸(地下1层,二级负荷) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
