地上11层建筑电气强弱电电气CAD施工图纸(二类高层,二级,三级负荷)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:11层
  • 图纸设计深度:施工图
  • 参考图纸:34张
  • 设计年代:近代
  • 负荷等级:二级,三级
  • 火灾保护分级:二级
  • 项目所在地:四川
  • 强电设计: 供配电系统 ,低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统

附件详情

  • 1、电气设计说明;
  • 2、资料目录 设备材料表;
  • 3、低压配电干线系统图;
  • 4、系统图;
  • 5、火灾报警系统图;
  • 6、照明平面布置图;
  • 7、弱电平面布置图;
  • 8、消防平面布置图;
  • 9、防雷平面布置图;
  • 10、基础接地平面布置图。

附件详情

该附件为二类高层建筑电气强弱电电气施工图,共34张。
项目概况:1#楼。层数为11F,一层部分为商店,其余部分均为住宅。建筑主体高度为37.5米,本建筑属于二类高层建筑。
2#楼,层数为11F,一层部分为商店,其余部分均为住宅。建筑主体高度为37.5米,本建筑属于二类高层建筑。
设计内容:建筑物内220/380V配电系统;建筑物防雷、接地系统及安全措施;有线电视系统、通讯系统、宽带网络系统、对讲系统; 火灾自动报警及联动控制系统。
该附件于11月设计完成。

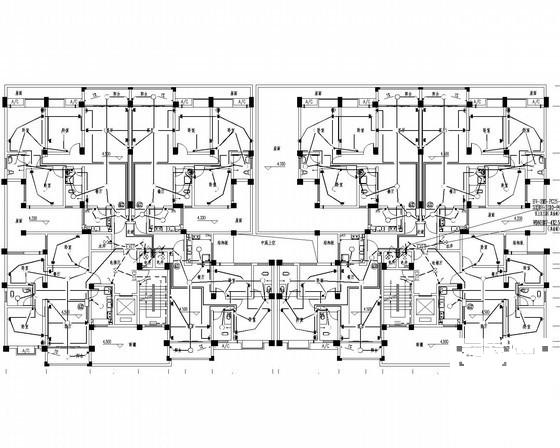

2#楼 弱电平面图

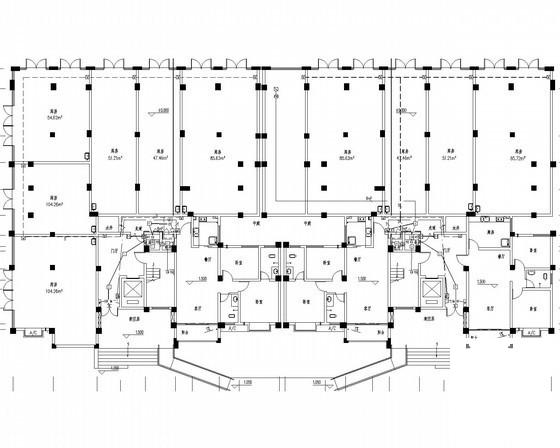

1#楼消防平面图

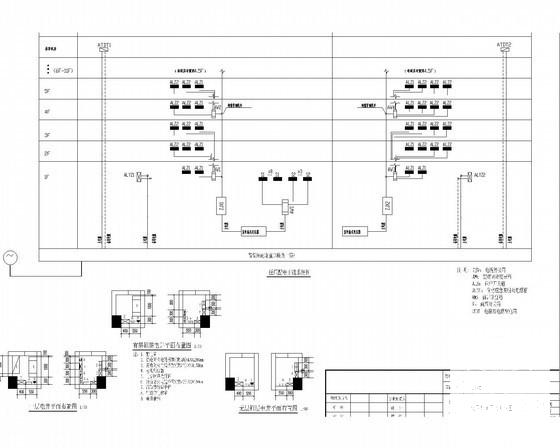

低压配电干线系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 地上11层建筑电气强弱电电气CAD施工图纸(二类高层,二级,三级负荷) - 1
    第 1 张图
  • 地上11层建筑电气强弱电电气CAD施工图纸(二类高层,二级,三级负荷) - 2
    第 2 张图
  • 地上11层建筑电气强弱电电气CAD施工图纸(二类高层,二级,三级负荷) - 3
    第 3 张图
  • 地上11层建筑电气强弱电电气CAD施工图纸(二类高层,二级,三级负荷) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
