地上8层丙类厂房电气CAD施工图纸（二级负荷，第二类防雷）(火灾自动报警)
- 建筑类别：工业建筑
- 建筑高度类型：多层建筑
- 建筑设计面积：36136平方米
- 建筑地上层数：8层
- 图纸设计深度：施工图
- 参考图纸：12张
- 设计年代：近代
- 负荷等级：二级
- 防雷等级：第二类
- 火灾保护分级：二级
- 有线广播：火灾应急
- 接地方式：TN-S
- 强电设计： 供配电系统 ,低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计： 火灾自动报警系统 ,广播系统
附件详情
- 1、电气设计说明
- 2、配电系统图
- 3、火灾自动报警系统图
- 4、照明电气平面图
- 5、消防报警平面图
- 6、 防雷接地 平面图
附件详情
该附件是某八层丙类厂房电气施工图纸，厂房主体八层框架结构局部九层。总建筑面积为36136平方米，建筑防雷高度为42.2米。
电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、消防报警系统设计、防雷接地系统设计等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

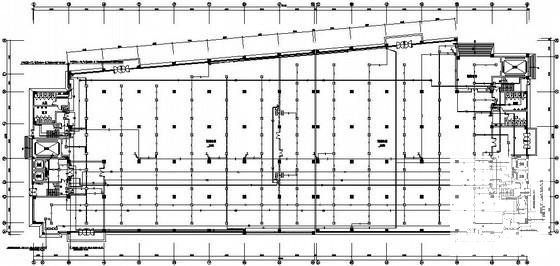

第 1 张图 -

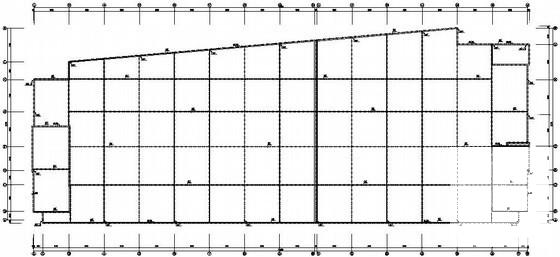

第 2 张图 -

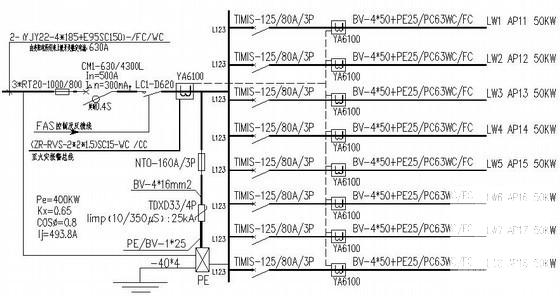

第 3 张图 -

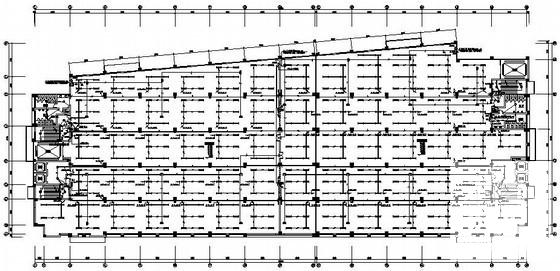

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-14
- 评论次数：0
- 浏览次数：0
- 文件大小：1.16 MB
- 收藏次数：0
-
文件名称：
附件-995856097875995556675.zip
