地上10层宾馆电气CAD施工图纸（二级负荷，第二类防雷）(火灾自动报警)

资料简介
赚取积分

建筑类别：酒店, 其他
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：14000平方米
建筑地上层数：10层
建筑地下层数：1层
图纸设计深度：施工图
设计年代：近代
地下室用途：车库, 其它
负荷等级：二级
防雷等级：第二类
火灾保护分级：二级
接地方式：TN-S
项目所在地：广西
强电设计：应急电源, 低压配电, 电气照明, 建筑物防雷, 接地安全, 其它
弱电设计：火灾自动报警系统 , 综合布线系统, 通信系统, 有线电视和卫星接收系统, 呼应信号及信息显示, 其它

附件详情

1、设计说明
2、竖向配电系统图
4、综合布线系统图
5、有线电视系统图
6、火灾自动报警设计说明及联动系统图
7、设备材料表
8、动力平面图
9、综合布线平面图
10、火灾自动报警平面图
11、基础接地平面图
12 、屋顶防雷平面图

附件详情

该附件为二类高层宾馆电气施工图纸，共53张。
项目概要：该项目总建筑面积约为14000平方米地上10层，地下1层,建筑高度37.7m,属二类高层建筑。
设计范围：动力配电系统，照明配电系统，防雷保护、安全措施及接地系统，有线电视、电话、网络系统，火灾自动报警及消防联动控制系统。
......
编制与，共53张。

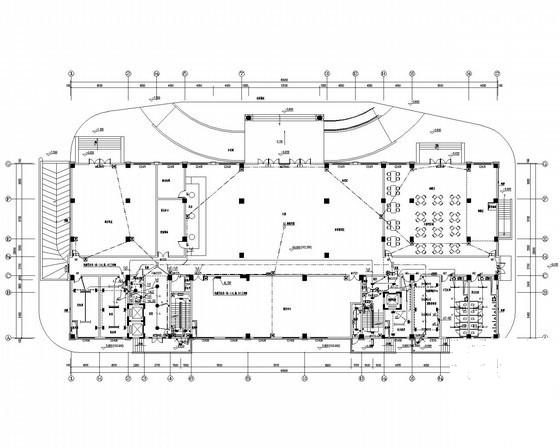

一层照明平面图

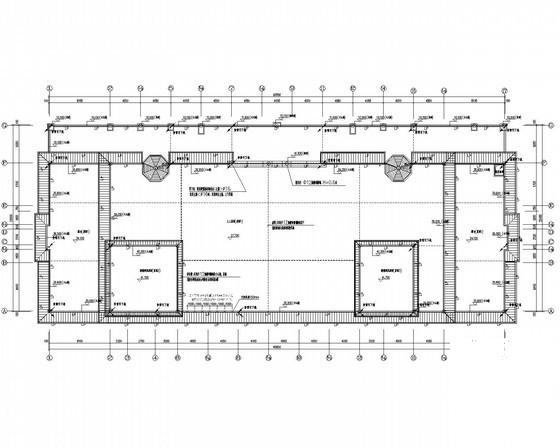

防雷接地平面图

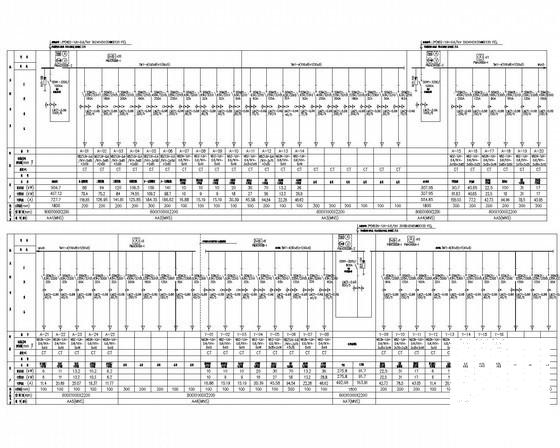

0.4KV配电系统图

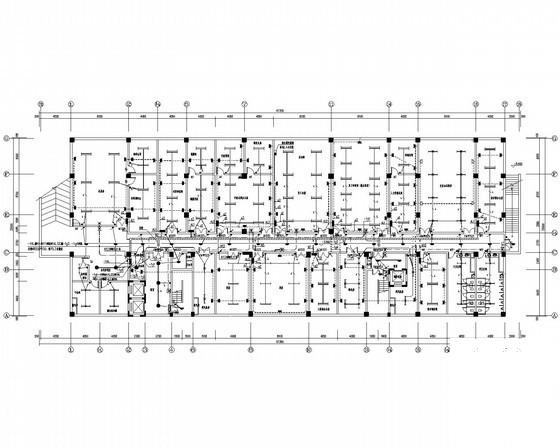

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
