26层星级酒店电气CAD施工图纸（第二类防雷）(火灾自动报警)

• 建筑类别：宾馆,酒店

• 建筑高度类型：高层建筑

• 建筑设计结构形式：钢筋混凝土结构

• 建筑设计面积：40150.73平方米

• 建筑地上层数：26层

• 建筑地下层数：1层

• 图纸设计深度：施工图

• 参考图纸：61张

• 设计年代：近代

• 地下室用途：设备用房,其它

• 负荷等级：一级,二级,三级

• 防雷等级：第二类

• 接地方式：TN-S

• 项目所在地：安徽

• 强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全,电气控制

• 弱电设计： 火灾自动报警系统 ,视频监控系统,有线电视和卫星接收系统

附件详情

• 1、电气设计说明；

• 2、低压配电竖向干线图；

• 3、配电系统图；

• 4、剩余电流系统报警干线图；

• 5、综合布线系统图；

• 6、有线电视系统图；

• 7、监控系统图；

• 8、火灾自动报警系统图、说明；

• 9、基础接地平面图；

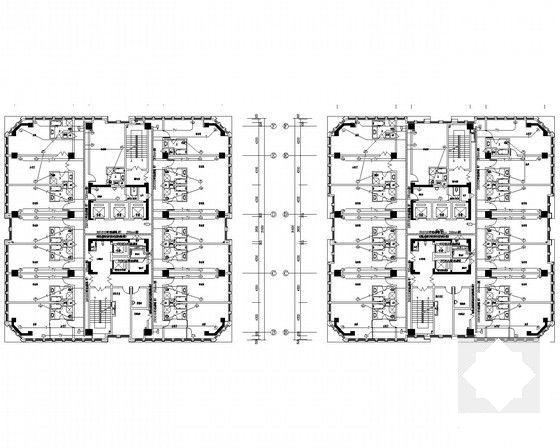

• 10、配电平面图；

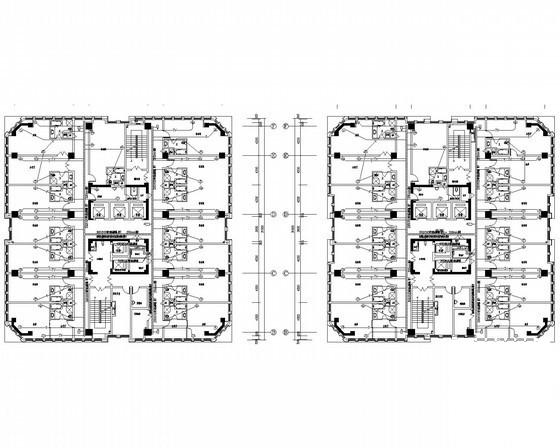

• 11、照明平面图；

• 12、 防雷平面图 ；

• 13、 弱电平面图 ；

• 14、消防平面图。

附件详情

该附件为超高层星级酒店全套电气施工图，共61张。
项目概况：.该项目为四星级酒店,地上26层,地下一层,建筑面积40150.73平方米，建筑高度98.15米。主体结构为钢筋混凝土结构，楼板为现浇混凝土楼板。
酒店主楼共26层，塔顶超过百米，其中4-26层为酒店客房。1-3层为酒店裙楼，提供中西餐及会所服务。大、中、小会议室共五个，80平米到600平米可容纳1000多人同时开会。80多平米的贵宾接待室两个。高档装修客房346间和680张床位，210个停车位，完全按五星级的标准建造。
设计内容：照明、动力配电；防雷、接地； 火灾自动报警系统及弱电(含有线电视、电信、监控)配管系统。

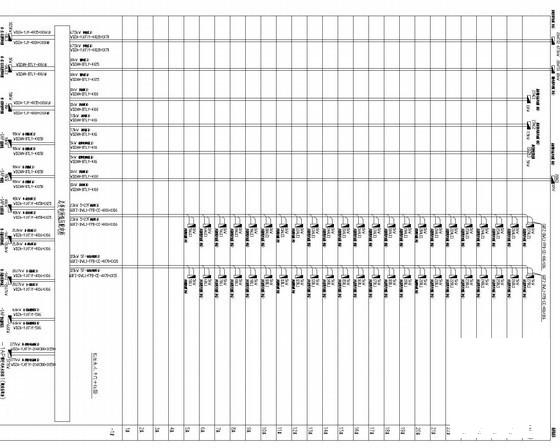

低压配电竖向干线图

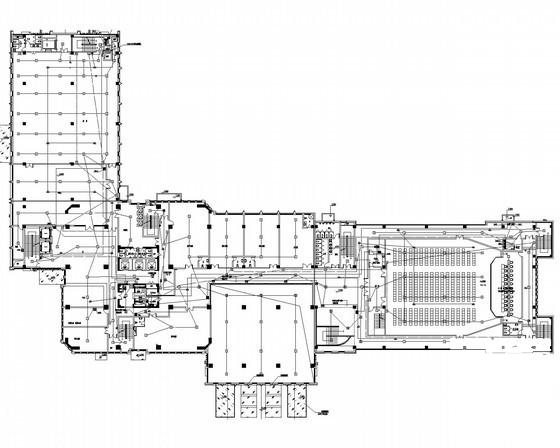

二层消防平面图

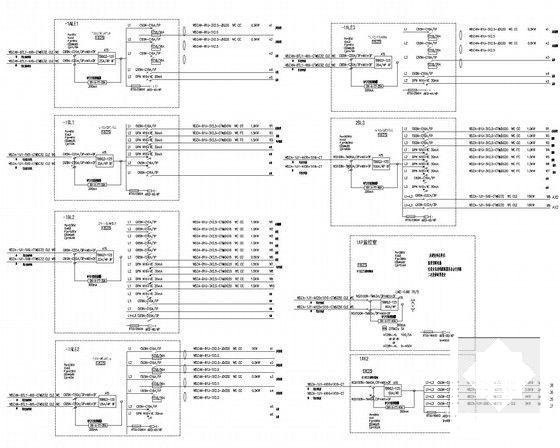

配电系统图
