10层三星级酒店电气CAD施工图纸(火灾自动报警系统)

  • 建筑类别:酒店

  • 建筑高度类型:高层建筑

  • 建筑面积 :28748平方米

  • 建筑地上层数:10层

  • 建筑地下层数:2层

  • 图纸设计深度: 施工图

  • 参考图纸:73张

  • 设计年代:近代

  • 地下室用途:车库,设备用房,其它

  • 负荷等级:一级

  • 项目所在地:江苏


一、项目概要

该项目为三星级酒店项目。地下共两层,地下二层主楼区域为工程部、后勤办公用房、设备用房(包括生活泵房、员工餐厅、员工厨房、粗加工厨房、更衣淋浴间、新风机房、洗衣房、垃圾房等),汽车库、制冷机房(位于汽车库内);地下一层主楼区域为设备用房(包括变电所、消防泵房、运营商机房、弱电机房、强弱电竖井等),锅炉房、水泵间和冷却塔位于主楼核心筒外。地上共十层:一层为大堂(吧)、消控室、后勤服务用房和名品店等,二层为红酒吧和会议室,三层为会议室、多功能厅、厨房等,四层为全日餐厅、厨房、AV机房等,五层为健身房。五六层间为设备转换层,六~十层为客房,卫星电视接收机房位于十层,机房层为新风机房等,屋顶局部为构架和种植屋面,设有太阳能集热板和卫星电视接收设备。面积层高:该项目总建筑面积共28748m,建筑高度:48.95m,层高:地下二层为4.6m,地下一层为8.1m,一层大堂为10.2m,其余为5.4m,二~五层为4.8m(三层多功能厅为7.5m),设备夹层为2.4m,六~七层为3.9m,八层为4.2m,九~十层为3.9m,机房层为2m,局部核心筒为2.8m。图纸类型:DWG。


二、设计范围

1、220/380V配电系统;建筑物防雷接地系统;能耗监测管理系统;火灾自动报警系统;电气火灾监控系统;消防电源监控系统;防火门监控系统。

2、照明设计:应急疏散照明和备用照明、设备用房、楼梯间普通照明设计到位,其它普通照明由建设方另行委托二次装修设计。

3、变电所设在地下一层,变电所设计内容详见变电所图纸,变电所内应采取屏蔽、降噪等措施。

4、智能照明系统;有线电视、综合布线系统; 视频监控系统;楼宇自控系统(BAS)等弱电系统由建设方委托弱电智能化设计单位设计。


三、负荷等级

一级消防负荷:消防电梯、防排烟风机、消防补风机、消防水泵、消防控制室、应急照明、防火卷帘;

一级非消防负荷:电梯、排污泵、生活泵房、门厅、公共疏散走道、楼梯间等照明、弱电机房、监控用电;

二级负荷:多功能厅电声、新闻摄影、录像电源;厨房设备、锅炉房;多功能厅、餐厅、厨房、康乐设施等照明;

其它用电为三级负荷


四、图纸展示

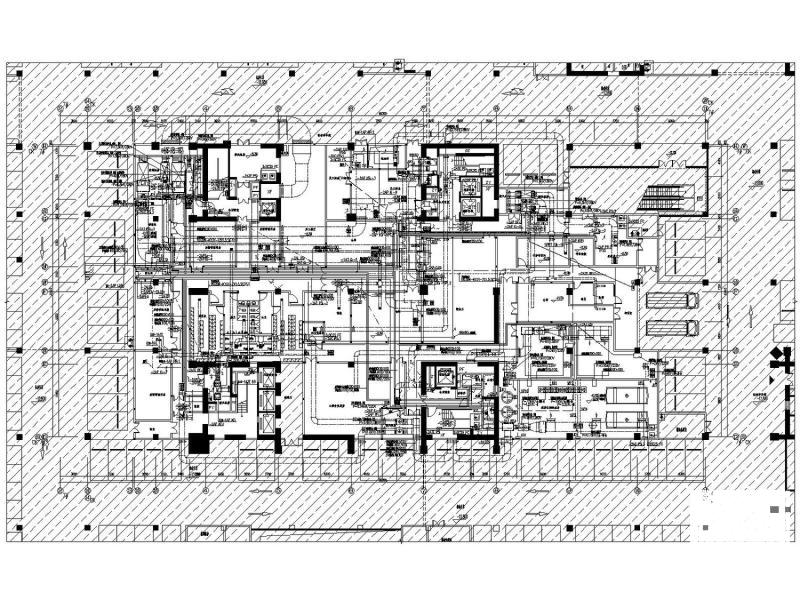

地下二层配电平面图

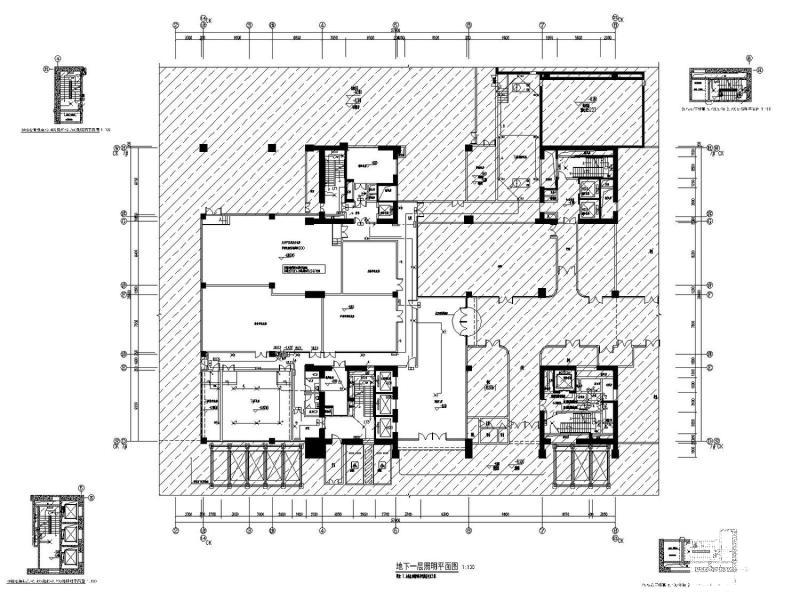

地下一层照明平面图

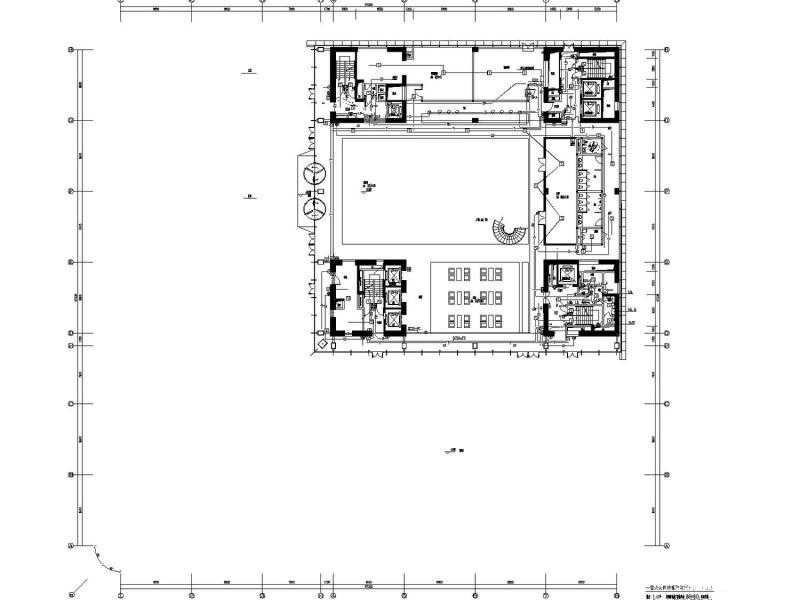

一层火灾自动报警与消防联动平面图

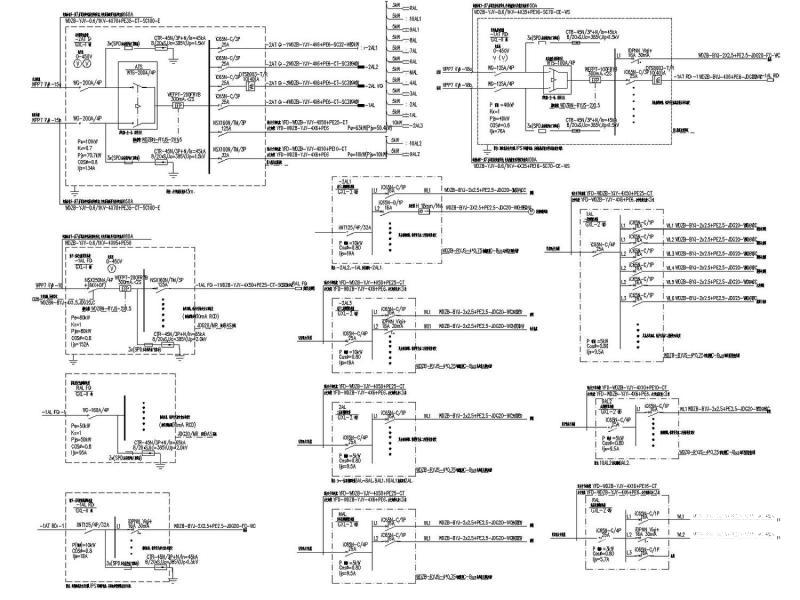

配电箱系统图

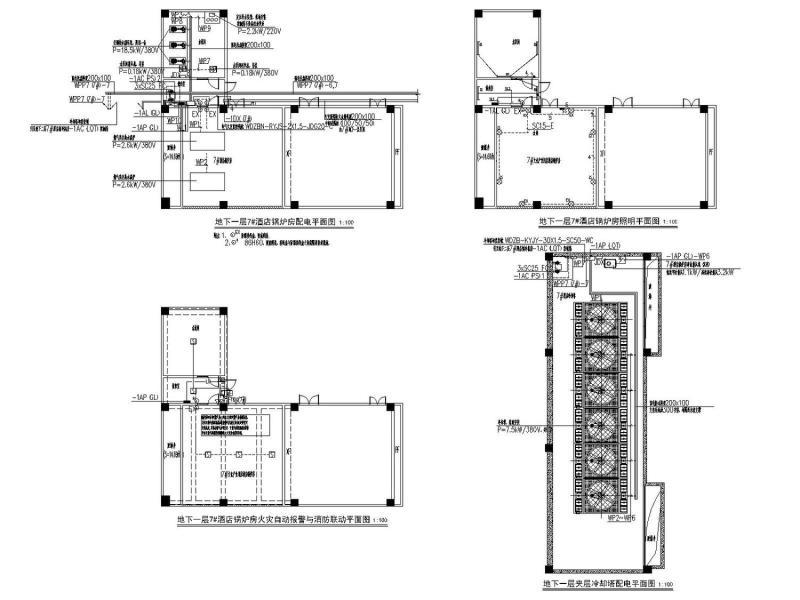

酒店锅炉房及冷却塔电气平面图

酒店制冷机房电气平面图

火灾自动报警系统图

消防设备电源监控系统图 防火门监控系统图

能耗、电气火灾监控

配电干线系统图


以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 10层三星级酒店电气CAD施工图纸(火灾自动报警系统) - 1
    第 1 张图
  • 10层三星级酒店电气CAD施工图纸(火灾自动报警系统) - 2
    第 2 张图
  • 10层三星级酒店电气CAD施工图纸(火灾自动报警系统) - 3
    第 3 张图
  • 10层三星级酒店电气CAD施工图纸(火灾自动报警系统) - 4
    第 4 张图
  • 10层三星级酒店电气CAD施工图纸(火灾自动报警系统) - 5
    第 5 张图
  • 10层三星级酒店电气CAD施工图纸(火灾自动报警系统) - 6
    第 6 张图
  • 10层三星级酒店电气CAD施工图纸(火灾自动报警系统) - 7
    第 7 张图
  • 10层三星级酒店电气CAD施工图纸(火灾自动报警系统) - 8
    第 8 张图
以上是部分截图,请下载附件后查看完整高清内容
