35层框架剪力墙国际中心商务办公楼结构图纸(地下3层)

  • 建筑类别:办公,商业
  • 建筑高度类型:超高层建筑
  • 建筑地上层数:35层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :筏形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:车库,商业,设备用房
  • 参考图纸:89张
  • 设计年代:近代

附件详情

该项目是河南郑州某超高层商务办公楼项目,地上35层,框架剪力墙结构,地下三层,采用桩筏基础,地上裙房层数为8层,抗震设防烈度为7度,场地类别为Ⅲ类,基础设计等级为甲级。
该资料包含: 结构设计说明 ,桩位布置图,桩身、承台结构图,基础底板布置图,基础底板配筋图,地上、地下各层层墙定位图,板配筋图,梁配筋图,模板图,体、暗柱、连梁配筋表,楼梯图,车道结构图,机房、水箱间层墙体、暗柱、连梁编号图等共计89张图。


基础详图

四~五层核心筒模板及暗柱、连梁编号图

十二~三十五层模板图

屋面楼板配筋图

地下三层车道平面图

地下室外墙配筋图

通风竖井二防倒塌棚架

柱定位图

八层模板及配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

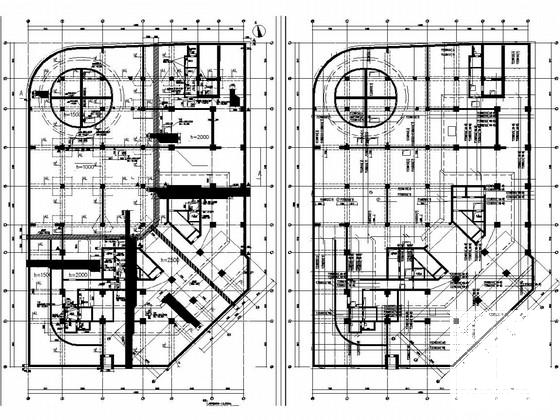

  • 35层框架剪力墙国际中心商务办公楼结构图纸(地下3层) - 1
    第 1 张图

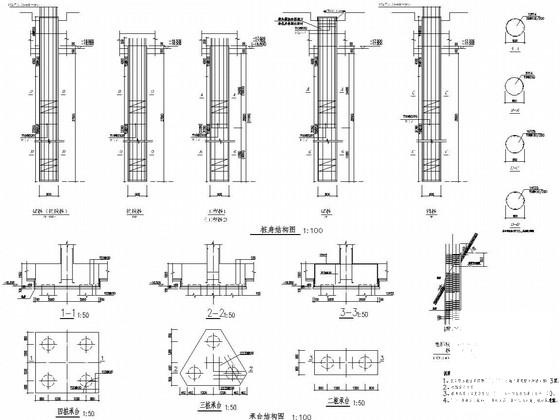

  • 35层框架剪力墙国际中心商务办公楼结构图纸(地下3层) - 2
    第 2 张图

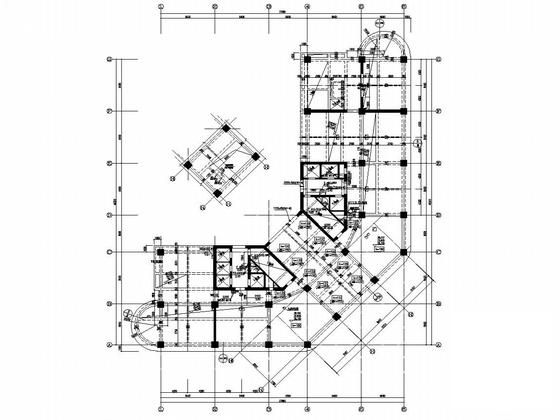

  • 35层框架剪力墙国际中心商务办公楼结构图纸(地下3层) - 3
    第 3 张图

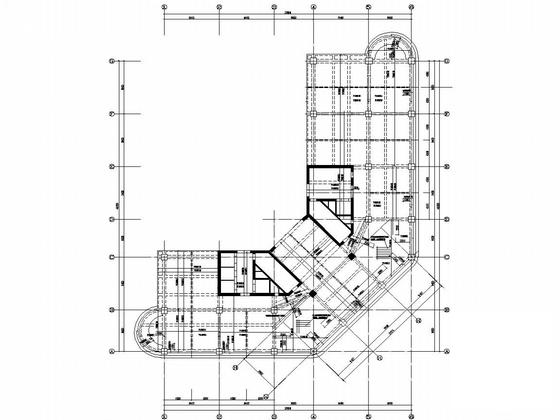

  • 35层框架剪力墙国际中心商务办公楼结构图纸(地下3层) - 4
    第 4 张图
  • 35层框架剪力墙国际中心商务办公楼结构图纸(地下3层) - 5
    第 5 张图
  • 35层框架剪力墙国际中心商务办公楼结构图纸(地下3层) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
