10层框架结构商务办公楼结构施工图纸

  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:10层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 地下室功能:人防,车库
  • 参考图纸:57张
  • 设计年代:近代

附件详情

该项目是河北商务办公楼项目,地上十层,局部四层,室内外高差450mm,建筑物总高度42.250m,地下一层,战时为乙类常6级人防物资库,框架结构,筏板基础,基础设计等级为乙级,抗震设防烈度为7度。
该资料包含:结构设计总说明,基础模板图,基础详图,基础筏板配筋图,剪力墙暗柱配筋图,门框墙(MK)配筋图,各层梁板柱图,人防次出入口平面详图, 楼梯详图 ,电梯详图等共计57张图。
分享投稿时间:近几年7月。

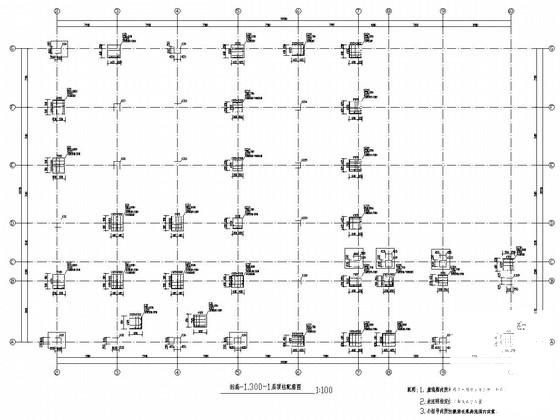

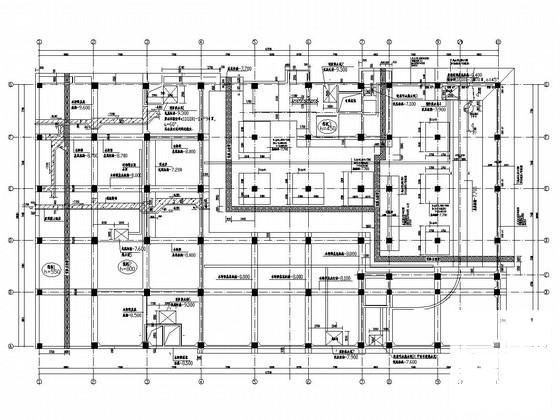

标高-1.300~1层顶柱配筋图

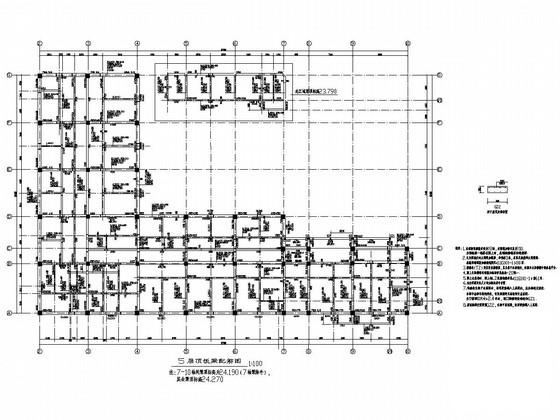

5层顶板梁配筋图

地下车库坡道剖面详图

3#楼梯及DT1、DT2电梯剖面详图

基础详图

门框墙(MK)配筋图

9层顶板配筋图
