23687平米地上16层疾控中心给排水施工图纸

资料简介
赚取积分

设计详细说明：有
建筑类别：医疗
建筑设计面积：23687平方米
建筑地上层数：16层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：29张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水方式：市政供水
供水分区：三区
排水体制：污废分流,雨污分流
排水技术：重力排水
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：30
大样节点：泵房,卫生间
项目所在地：安徽

附件详情

设计说明、图例
给排水平面布置图
生活、消防泵房平面详图
泵房剖面详图
生活、消防泵房系统原理图
卫生间详图
裙房给水、废水系统原理图
高层给水、雨水系统原理图
消防系统原理图
雨水系统原理图
自喷、污水、高层废水系统原理图

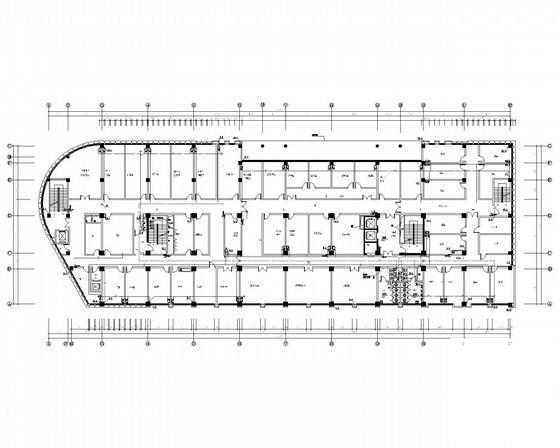

自动喷水平面布置图

附件详情

该资料为安徽某疾控中心给排水施工图。占地面积2215平方米，总建筑面积23687平方米。其中地下建筑面积2409平方米，地上建筑面积21278平方米。
设计内容：给水系统、排水系统、污水系统、雨水系统、废水系统、消火栓系统、自喷系统。给水部分分为三个区，采用室内污废分流，室外雨污分流的排水体制，生活污水与医疗废水分流。室外消防用水量为20 L/s，室内消防用水量为30 L/s。
，共29张图纸。

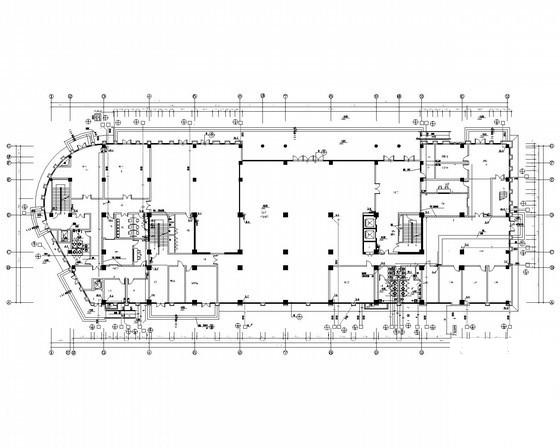

四层给排水平面布置图

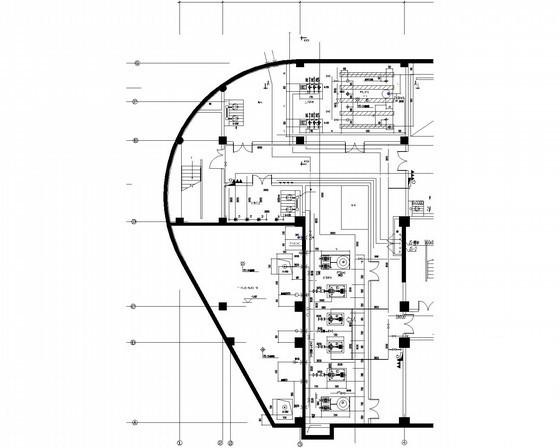

生活、消防泵房平面详图

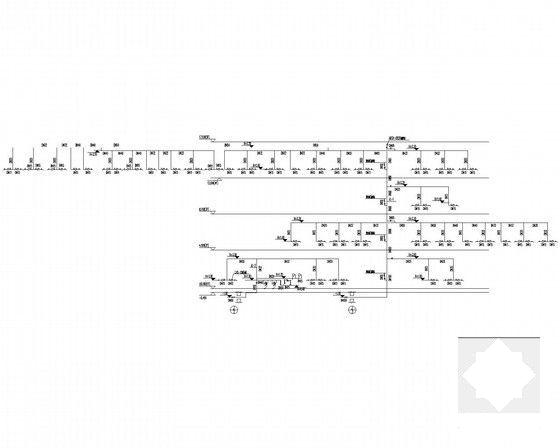

裙房给水系统原理图

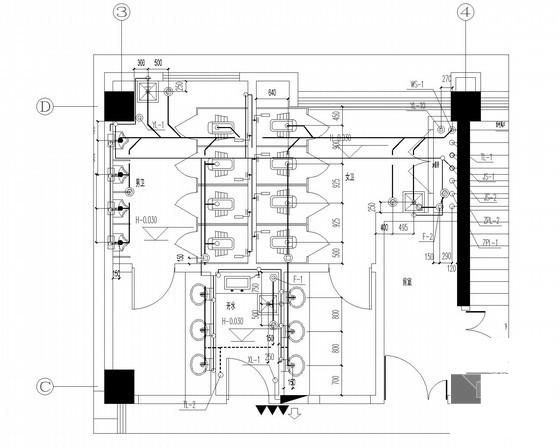

卫生间1平面详图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
