1292平米3层商店给排水设计施工图纸
- 设计详细说明：有
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑设计面积：1292.6平方米
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：7张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统
- 供水方式：市政供水
- 排水体制：污废合流
- 排水技术：重力排水
- 消火栓用水量室外(L/S)：20
- 大样节点：卫生间
附件详情
- 给排水部分资料目录,图例,设计说明
- 一层给排水平面图
- 二层给排水平面图
- 三层给排水平面图
- 屋顶给排水平面图
- 给排水系统图
- 卫生间大样
- 消防系统 图
附件详情
该附件为某三层商店给排水设计施工图。总建筑高度为10米，总建筑面积为1292.6平方米。专业设计包括给水系统、排水系统、热水系统。本建筑给水系统采用市政给水，排水采用污废合流制，室外消火栓用水量为20L/s。
，共7张图纸。

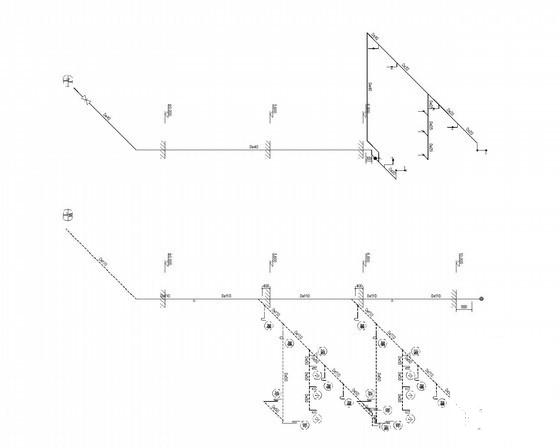

给排水系统图
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-
商店设计图纸 - 1 -
商店设计图纸 - 2
以上是部分截图，请下载附件后查看完整高清内容
