3层商店建筑给排水设计CAD施工图纸
- 附件设计说明：有
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：1292.6平方米
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：7张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
- 供水设备：高位水箱,水泵站,水池
- 供水方式：市政供水,高位水箱供水
- 供水分区：无
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：20
- 大样节点：卫生间
- 项目所在地：江苏
附件详情
- 给排水部分资料目录,图例,设计说明
- 一层给排水平面图
- 二层给排水平面图
- 三层给排水平面图
- 屋顶给排水平面图
- 给排水系统图
- 卫生间大样
- 消防系统 图
附件详情
该项目位于江苏，该项目为4#、8#楼，为三层商店，总建筑高度10.0m,总建筑面积1292.6平方米，本专业设计包括给水系统、排水系统.热水系统由二次装修另行设计。
，共7张图。
三层给排水平面图

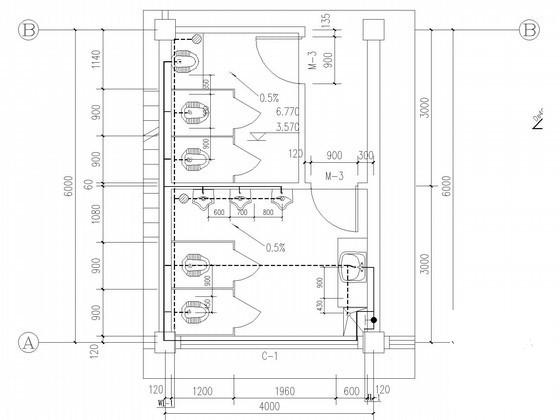

卫生间大样图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-11
- 评论次数：0
- 浏览次数：0
- 文件大小：0.72 MB
- 收藏次数：0
-
文件名称：
附件-995860587899706877786.rar
