新一代钢桁架结构天气雷达塔楼结构CAD施工图纸（框架剪力墙桩基础）

附件详情

该项目是新一代天气雷达塔楼，基础设计等级为甲级，桩基安全等级为一级，基础由钻孔灌注桩+承台+连梁+柱墩构成，局部钻孔灌注桩+筏板，抗震设防烈度为6度。
塔座部分：办公室、会议室，储藏室，展览厅、商场、休息厅，厕所等，塔楼部分：水设备层，设备用房，避难层，观光平台等。

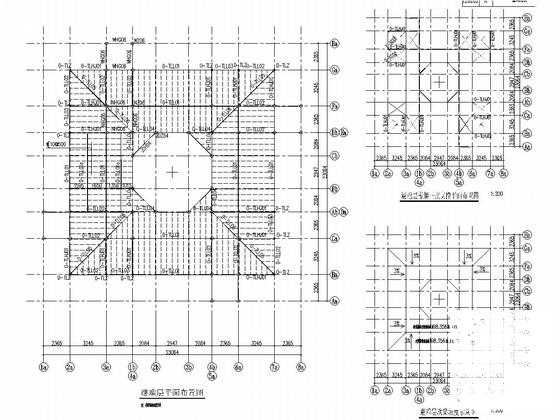

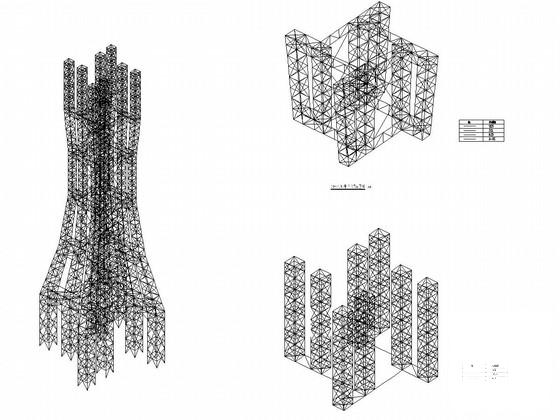

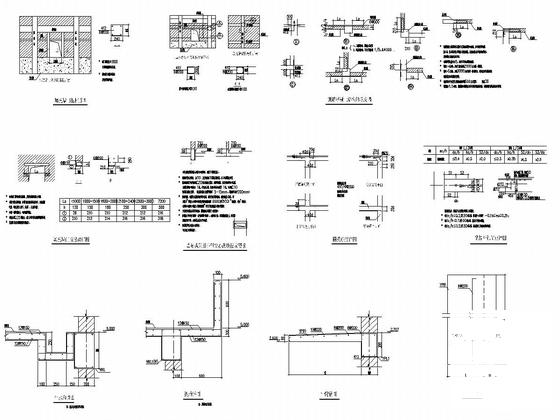

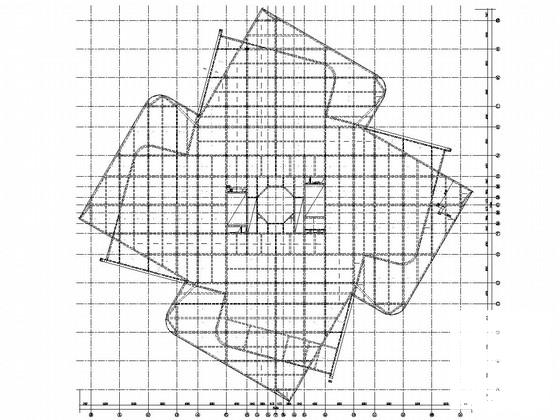

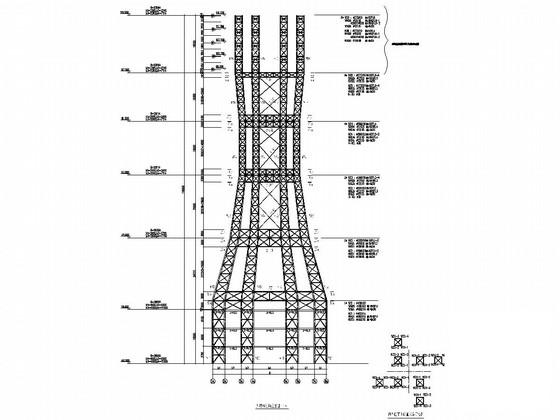

该资料包含：设计总说明，桩基设计总说明，桩位 平面布置图 ，锚栓详图，塔座柱网、板图，塔座桁架详图，塔座 节点详图 ，塔柱结构立面图，塔身 节点详图 ，塔身三维轴测示意图，塔座 楼梯详图 ，楼梯图等共计47张图。
分享投稿时间：近几年6月。
